Обзор трансляционного микшера-усилителя Alerto ALT-240U

25.08.2016

В одном из наших предыдущих обзоров мы уже рассказывали об оборудовании марки Alerto. Сегодня мы продолжим это знакомство и расскажем о трансляционном микшере-усилителе Alerto ALT-240U.

Стоит отметить, что все микшеры-усилители Alerto обладают повышенной надежностью по сравнению с усилителями других производителей, что достигается за счет некоторых конструктивных особенностей.

Во всех трансляционных усилителях Alerto применяются классические блоки питания, которые обладают существенно большей надежностью по сравнению с импульсными источниками питания, которые используют большинство других производителей. Да, трансляционные усилители Alerto с классическими блоками питания более тяжелые, по сравнению с конкурентами, но надежность их системы питания на порядок выше, а качество комплектующих, особенно силового трансформатора, существенно выше, чем у других производителей, так же использующих в своих устройствах классические блоки питания.

Кроме того, в микшерах-усилителях Alerto применяются выходные каскады, работающие в режиме АВ. В настоящее время многие производители применяют выходные каскады, работающие в импульсном режиме класса D. Да, усилители класса D легче и экономичней по энергопотреблению, но они имеют на порядок меньшую надежность. Схемы трансляционных усилителей Alerto рассчитаны с запасом и допускают долговременную работу усилителя на нагрузку, превышающую максимально допустимую.

Дополнительным фактором, благодаря которому микшеры-усилители Alerto имеют высокую надежность, является наличие выходного согласующего трансформатора. Его наличие делает трансляционные усилители более дорогими и тяжелыми, но он, помимо согласования сопротивления нагрузки и сопротивления усилителя, осуществляет гальваническую развязку микшера-усилителя и трансляционной линии. Благодаря этому исключается возможность повреждения громкоговорителей в случае неисправности усилителя и сам усилитель становится невосприимчив к высоковольтным импульсным помехам, наводимым в трансляционной линии, например, во время грозы.

Внешний вид и комплектация

В комплект поставки входит:

  • Трансляционный микшер-усилитель ALT-240U;
  • Кабель питания;
  • Пульт дистанционного управления;
  • Руководство пользователя.

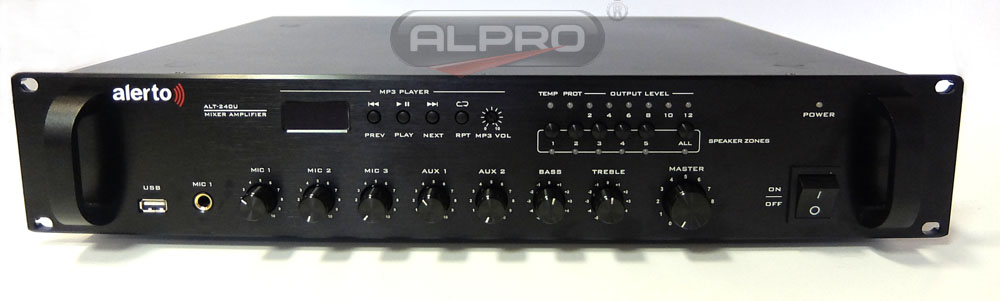

ФОТО 1 вид спереди

На передней панели располагаются:

  • Порт USB, с помощью которого подключается внешний USB накопитель с MP-3 файлами;
  • Выход JACK для подключения к трансляционному микшеру-усилителю первого, приоритетного микрофона;
  • Регуляторы громкости 1-3 микрофонов;
  • Регуляторы громкости для соответствующих источников сигнала линейного уровня, подключенных ко входам
AUX1 и AUX2 микшера-усилителя;
  • Регулятор уровня низких частот BASS, глубина регулировки ± 10 дБ;
  • Регулятор уровня высоких частот TREBLE, глубина регулировки ± 10 дБ;
  • Регулятор Master volume, с помощью которого можно установить требуемый уровень громкости выходного сигнала;
  • Клавиша ON-OFF предназначена для включения и выключения питания трансляционного усилителя;
  • Индикатор POWER – светится, когда микшер-усилитель подключен к сети и готов к работе;
  • Селектор выбора зон. С помощью этих кнопок включаются отдельные зоны трансляции. С помощью кнопки ALL пользователь может включить все 5 зон одновременно;
  • Индикаторы SP1-SP5, ALL – при включении зоны светится соответствующий индикатор SP1-SP5, ALL;
  • Индикаторы уровня выходного сигнала. Линейка из 6-ти светодиодных индикаторов предназначена для отображения уровня выходного сигнала. Во избежание перегрузки трансляционного микшера-усилителя и появления нелинейных искажений, связанных с ограничением сигнала, рекомендуется отрегулировать уровень сигнала таким образом, чтобы он не превышал 0 дБ, что соответствует номинальной мощности усилителя;
  • Индикатор защиты PROT - начинает светиться при срабатывании схемы защиты микшера-усилителя в случае перегрузки;
  • Индикатор температуры TEMP - начинает светиться при превышении температуры внутри корпуса трансляционного усилителя. Одновременно с началом свечения индикатора начинает работать система принудительной вентиляции;
  • Регулятор уровня громкости медиаплеера;
  • Кнопка REPEAT - включает режим повторного воспроизведения аудио файла;
  • Кнопка NEXT – осуществляет переход на следующий трек;
  • Кнопка PLAY/PAUSE - во время воспроизведения переводит проигрыватель в режим паузы, последующее нажатие запускает режим воспроизведения;
  • Кнопка LAST - производит переход на предыдущий трек;
  • LED дисплей - отображает информацию о текущем состоянии медиапроигрывателя.

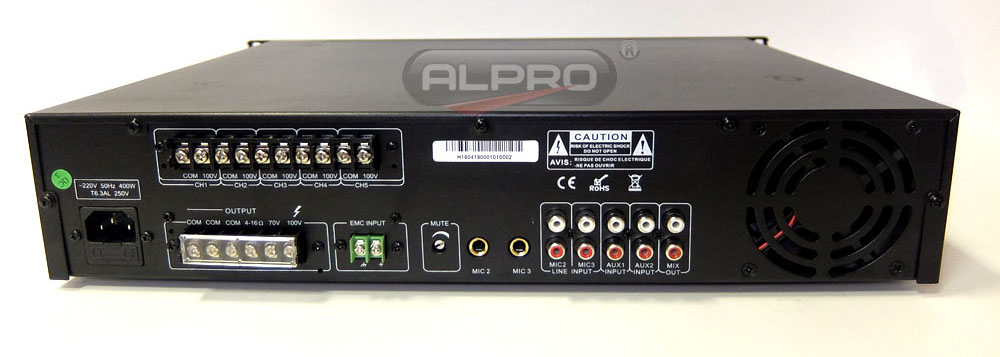

ФОТО 2 вид сзади

На задней панели располагаются:

  • Разъем AC INPUT, предназначенный для подключения трансляционного микшера-усилителя к сети питания 220 В 50 Гц с помощью кабеля, входящего в комплект;
  • Клеммы OUTPUT, которые используются для подключения линий с трансляционными громкоговорителями, либо низкоомной акустической системы;
  • Клеммы ЕМС INPUT - предназначены для подключения линейного выхода устройства охранно-пожарной сигнализации. Вход ЕМС АТС является приоритетным, т.е. при появлении на нем сигнала, все другие источники автоматически приглушаются до уровня, который устанавливается с помощью регулятора MUTE;
  • Регулятор MUTE - устанавливает уровень приглушения на всех входах при появлении сигнала на приоритетных входах MIC 1 или ЕМС INPUT;
  • Входы MIC 2/3 - симметричные входы с гнёздами JACK 6,35 для подключения второго и третьего микрофонов;
  • Линейные входы MIC 2/3 - несимметричные входы с гнёздами RCA для подключения источников сигнала линейного уровня;
  • Линейные входы AUX 1/2 - несимметричные входы с гнёздами RCA для подключения источников сигнала линейного уровня;
  • Линейный выход MIX OUT - несимметричный линейный выход с гнёздами RCA для подключения внешнего усилителя мощности;
  • Вентиляционное отверстие;
  • Клеммы ZONE OUTPUT TERMINAL – предназначенные для подключения с первой по пятую линий трансляции напряжением 100В.
В комплекте к трансляционному усилителю есть пульт дистанционного управления, который позволяет управлять USB проигрывателем, эквалайзером и регулировать мощность проигрывателя.

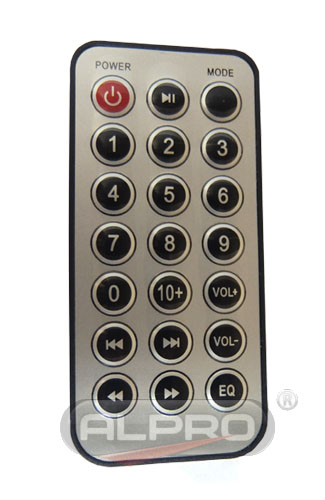

ФОТО 3 пульт ДУ

Функциональные возможности

С помощью трансляционного микшера-усилителя ALT-240U возможно построение системы оповещения как с ручным, так и с автоматическим оповещением и функцией оповещения по зонам.

Основные технические характеристики устройства представлены в таблице 1.

Табл. 1

Параметр

Значение

Номинальная выходная мощность, Вт

240

Частотный диапазон, Гц

50 ~ 15000

Коэффициэнт нелинейных искажений, %:

менее 1

Отношение сигнал/шум, дБ

более 80 дБ

Диапазон регулировки тембра (100 Гц, 10 кГц), дБ

±10

Входная чувствительность/сопротивление, мВ/кОм

INPUT 1/2/3, MIC

-5/0,6

INPUT 1/2/3, LINE

-775/10

АUX 1/2

- 350/10

EMC

-775/10

Линейный выход MIX OUT / сопротивление, мВ/кОм

-775/10

Выходное напряжение/минимально допустимое сопротивление нагрузки В/Ом

31/4
100/42

Диапазон рабочих температур, ºС

–10 ~ +40

Напряжение питания переменного тока/частота, В/Гц

220/50

Потребляемая мощность, Вт

400

Масса, кг

17,4

Габариты (ШхВхГ), мм

484×88×353

Трансляционный усилитель имеет кнопочный селектор на 5 зон трансляции, позволяющий выбрать любую их комбинацию. Встроенный мультимедийный проигрыватель, поддерживает форматы MP3. С помощью порта USB на передней панели пользователь может воспроизводить аудио файлы с внешнего флеш-накопителя.

Четыре линейных входа предназначены для подключения источников сигнала линейного уровня, а три микрофонных — для динамического или конденсаторного микрофона. При этом, первый микрофонный вход является приоритетным.

Микшер-усилитель имеет приоритетный вход для источника аварийного оповещения. Вход ЕМС имеет наивысший приоритет и предназначен для подключения прибора охранно- пожарной сигнализации с сигналом линейного уровня. При появлении сигнала на этом входе автоматически приглушается трансляция с остальных входов.

Различные индикаторы трансляционного микшера-усилителя отображают режимы работы медиаплеера, уровень выходного сигнала, включение питания и наличие сигналов на каждом входе, а с помощью пульта дистанционного управления можно управлять USB проигрывателем, эквалайзером и регулировать громкость проигрывателя.

Заключение

Микшер-усилитель ALT-240U - универсальное, не дорогое и очень надежное решение для построения системы оповещения и трансляции на 5 зон. При этом мощность устройства достаточна для подключения значительного количества акустических устройств.

Как следует из вышесказанного, основной «фишкой» трансляционных микшеров-усилителей Alerto является надежность. В устройствах применяются электронные компоненты от ведущих мировых производителей, а качество сборки и печатных плат не уступает качеству существенно более дорогих аналогов.
