Код товара: ИН-00011201
Торговая марка:
Хронотрон
Категория: Приемники точного времени GPS
Вы можете купить «П-СВ2 Хронотрон Приёмник сигналов точного времени», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52
| Цена по запросу |

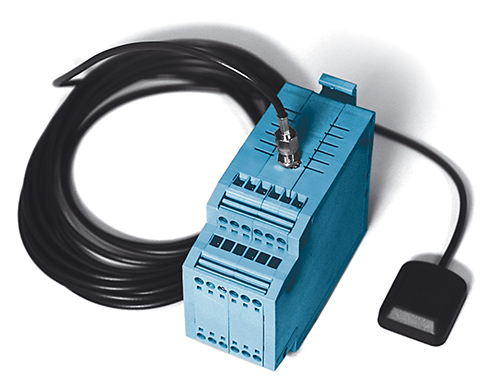

Приёмник сигналов точного времени П-СВ2 предназначен для повышения показателей точности хода часовых систем и средств автоматики путем выполнения их синхронизации с эталонными часами орбитальных спутников глобальных систем позиционирования ГЛОНАСС и GPS. Приёмник может применяться для синхронизации часовых станций с резервированием ЧСР, цифровых первичных часов серии ЦП, цифровых первично-вторичных часов серии ЦПВ, реле времени и других устройства, с пассивным входом DCF-сигнала типа «токовая петля»
Для увеличения универсальности применения, П-СВ2 оборудован двумя информационными портами для подключения устройств по интерфейсам RS-232 и RS485. На эти выходы одновременно выдаются сообщения GGA, GSA, GSV, RMC по протоколу NMEA-0183. Порт RS-232 может также использоваться как вход (в технологических целях).
В комплект поставки приемника входит магнитная антенна с отрезком коаксиального кабеля длиной 5 м для подключения к приёмнику. Для наилучшего качества приема сигналов синхронизации необходимо обеспечить «прямую видимость» спутников. Наибольший коэффициент усиления антенна обеспечивает в направлении, перпендикулярном ее плоскости.
П-СВ2 имеет пластиковый корпус для монтажа на DIN-рейку.
Приемник питается от сети переменного тока напряжением 220B ±10%, 50 Гц. Также предусмотрено использование внешнего источника постоянного тока напряжением 9…12 В, 300 мА.
Также на передней панели корпуса приемника расположены три светодиодных индикатора для информирования о его работоспособности: «СТАТУС», «DCF» и «NMEA».
| Технические характеристики приемника | |
| Напряжение питания при использовании внутреннего источника | 220 В ± 10 %, 50 Гц |
| Напряжение питания при использовании внешнего источника постоянного тока | 9…12 В, 300 мА |
| Потребляемая мощность, Вт | не более 3 |
| Диапазон рабочих температур, °C | от –20 до +70 |
| Диапазон устанавливаемых часовых поясов, ч | 0…+12 |
| Дискретность установки часовых поясов, ч | 1 |
| Максимальный ток нагрузки выхода синхронизации DCF, мА | 70 |
| Максимальное коммутируемое напряжение выхода синхронизации DCF, В | 30 |
| Остаточное выходное напряжение в замкнутом состоянии выхода синхронизации DCF, В | не более 8,5 |
| Точность синхронизации импульсов DCF-сигнала по отношению к метке времени «1PPS», мкс | не хуже 100 |
| Амплитуда напряжения информационного выхода RS-232, В | не менн 5 |
| Минимальное сопротивление нагрузки информационного выхода RS-232, кОм | 3 |
| Максимальное количество приёмников на линии информационного выхода RS-485 | 31 |
| Максимальная дальность линии передачи информационного выхода RS-485, м | 1200 |
| Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «холодном старте», сек | не более 50 |
| Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «тёплом старте», сек | не более 35 |
| Время первого определения навигационных параметров с доверительной вероятностью 0.95 при «горячем старте», сек | не более 5 |
| Погрешность измерения координат при доверительной вероятности 0.95 по системе ГЛОНАСС, м | ± 20 |
| Погрешность измерения координат при доверительной вероятности 0.95 по системе GPS, м | ± 15 |
| Погрешность измерения координат при доверительной вероятности 0.95 в дифференциальном режиме, м | ± 3 |
| Технические характеристики магнитной антенны | |
| Номинальное напряжение питания, В | 3.3 |
| Максимальный ток потребления, мА | 100 |
| Диапазон рабочих температур, °C | от -40 до +85 |
| Рабочая частота ГЛОНАСС | 598.0625 – 1608.75 МГц (L1 диапазон) |
| Рабочая частота GPS | 1575.42 МГц (L1 диапазон, C/A код) |
| Коэффициент усиления, дБ | не менн 20 |
| Максимальная длина кабеля RG-174, м | 5 |
| Торговая марка |
Документация ещё не добавлена.
