ЦПВ-6Ж.100 Хронотрон Цифровые первично-вторичные часы

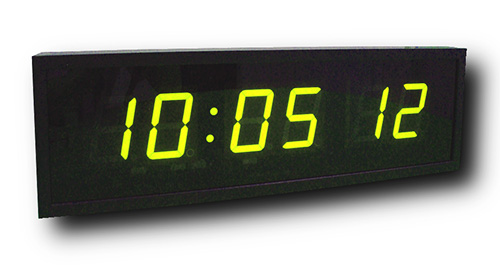

Цифровые первично-вторичные часы ЦПВ-6Ж.100 предназначены для отображения показаний текущего времени и даты в цифровом виде, а при наличии датчика температуры, для измерения и отображения температуры окружающей среды. Могут устанавливаться внутри помещений.

Информация отображается на шестиразрядном светодиодном дисплее желтого свечения. Каждый знак состоит из семи сегментов и имеет высоту 100 мм, что обеспечивает читаемость показаний устройства на расстоянии до 50 м. Данные могут выводиться циклически, длительность отображения настраивается. Формат отображения информации:

• текущее время «ЧЧ:ММ СС»
• текущая дата «ДД.ММ.ГГ»
• температура окружающей среды «– ТТ°С». Температура измеряется в диапазоне от – 55°C до +99°C с точностью до 1°.

Имеют функцию автоматического перевода сезонного времени (может быть отключена). Также предусмотрена установка часового пояса, что позволяет отображать время в различных часовых поясах.

Для выполнения установок и настроек (текущее время и дата, режимы работы и др.) на задней стенке корпуса часов предусмотрены 4 кнопки: «УСТ», «РЕЖ», «+1», «–1».

Для достижения максимальной точности хода в ЦПВ-6Ж.100 предусмотрено использование внешних источников синхронизации (GPS приемник или др.) с активным или пассивным выходом DCF-сигнала типа «токовая петля». Также предусмотрена возможность управления и синхронизации сигналами TELNU.

Как первичные часы могут формировать DCF- сигнал для синхронизации подчиненных первичных или первично-вторичных часов , а также управляющий сигнал TELNU для вторичных стрелочных часов, поддерживающих данный формат синхронизации.

Часы оборудованы:

• одним входом и одним выходом синхронизации DCF-сигналом (на выход транслируется входной DCF-сигнал или передаётся синтезированный) с гальванической развязкой;
• одним входом и одним выходом синхронизации и управления сигналом TELNU без гальванической развязкой.

Вход и выход синхронизации DCF-сигналом могут быть реализованы в двух вариантах:

• «ТП» (по умолчанию) - по средствам применения схемы подключения активная (пассивная) «токовая петля»
• «RS» - по средствам применения стандартных драйверов интерфейса RS-485.

Часы, которые управляются с помощью сигнала TELNU, самоустанавливающиеся и не требуют дополнительной настройки.

ЦПВ-6Ж.100 питаются от сети переменного тока напряжением 110…264 В 50 Гц. Также предусмотрено использования источника постоянного тока (двух внешних аккумуляторных батарей 12 В). Часы имеют запас пассивный запас хода (питание от внутреннего аккумулятора до 30 суток) и после возобновления внешнего питания восстанавливают нормальный ход вторичных часов. По умолчанию часы имеют одностороннее отображение информации, возможен заказ варианта исполнения с двусторонним отображением информации «Д».

По способу монтажа часы изготавливаются в двух вариантах:

• «МС» (по умолчанию) - монтаж на стену;
• «МП» - монтаж на потолок.

Цифровые первично-вторичные часы Хронотрон ЦПВ-4К.240 могут иметь следующие варианты исполнения:

• ЦПВ-6Ж.100.МС.ТП - цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, одностороннее исполнение, высота знака 100 мм, монтаж на стену, схемы подключения по DCF «токовая петля»
• ЦПВ-6ЖД.100.МС.ТП - цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, двухстороннее исполнение, высота знака 100 мм, монтаж на стену, схемы подключения по DCF «токовая петля»
• ЦПВ-6Ж.100.МС.RS -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, одностороннее исполнение, высота знака 100 мм, монтаж на стену, использование стандартных драйверов интерфейса RS-485;
• ЦПВ-6ЖД.100.МС.RS -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, двухстороннее исполнение, высота знака 100 мм, монтаж на стену, использование стандартных драйверов интерфейса RS-485;
• ЦПВ-6Ж.100.МП.ТП -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, одностороннее исполнение, высота знака 100 мм, монтаж на потолок, схемы подключения по DCF «токовая петля»
• ЦПВ-6ЖД.100.МП.ТП -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, двухстороннее исполнение, высота знака 100 мм, монтаж на потолок, схемы подключения по DCF «токовая петля»
• ЦПВ-6Ж.100.МП.RS -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, одностороннее исполнение, высота знака 100 мм, монтаж на потолок, использование стандартных драйверов интерфейса RS-485;
• ЦПВ-6ЖД.100.МП.RS -цифровые первично-вторичные часы, 6 знакомест, желтое свечение индикатора, двухстороннее исполнение, высота знака 100 мм, монтаж на потолок, использование стандартных драйверов интерфейса RS-485.

Характеристики

Технические характеристики
Напряжение питания при внутреннем источнике питания	110…264 В ,50 Гц
Напряжение питания при внешнем источнике питания, В	30 ±10 %
Напряжение питания при питании от внешних аккумуляторов	2×12 В / 0,7 Ач
Диапазон выходных напряжений на клеммах подключения внешних аккумуляторов, В	24…30
Максимальный ток заряда внешних аккумуляторов, А	0,25
Потребляемая мощность, не более	40 Вт / с выходом «TELNU» 70 Вт
Диапазон рабочих температур,°C	от 0 до +70
Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже	1 с / сутки
Пассивный запас хода (без индикации и управления), не менее	30 суток
Габаритные размеры (Д × В × Г), мм	770 × 235 × 80
Вес, кг	4,1
Характеристики "токовой петли"
Диапазон амплитуд входного сигнала, В	5 … 33
Максимальный входной ток, мА	40
Максимальное коммутируемое напряжение на выходе, В	70
Максимальный коммутируемый ток на выходе, мА	70
Остаточное выходное напряжение в разомкнутом состоянии при токе нагрузки 10мА, не более	8,5 В
Максимальная дальность синхронизации, м	600
Характеристики стыка RS485
Максимальная разность напряжений между входами A и B, В	12
Максимальная разность напряжений между входами A, B и общим, В	6
Максимальное количество приёмников, подключаемых к выходу, шт	31
Максимальная дальность синхронизации, м	1200
Характеристики интерфейса "TELNU"
Максимальное выходное напряжение, В	24 … 30
Максимальный ток нагрузки, А	1
