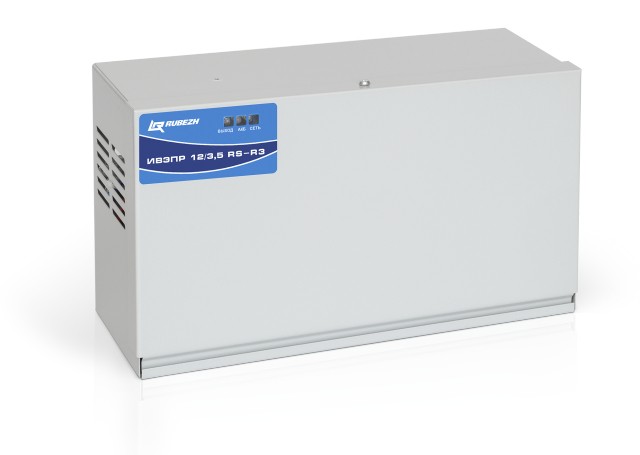

ИВЭПР 12/3,5 RS-R3 2х12 БР Источник питания резервированный

Рубеж ИВЭПР 12/3,5 RS-R3 2x12 БР — резервированный источник вторичного электропитания номинальным постоянным напряжением 12 В и выходным током до 3,5 А. Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации. Выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Источник резервного питания Рубеж серии RS-R3 обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 набор сообщений о событиях и неисправностях.

• Разряд АКБ1.
• Разряд АКБ1 устранён.
• Отсутствие АКБ1.
• АКБ1 подключен.
• Нет сетевого напряжения.
• Разряд АКБ2.
• Разряд АКБ2 устранён.
• Отсутствие АКБ2.
• АКБ2 подключен.
• Есть сетевое напряжение.

• Отсутствие напряжения на выходе, напряжение < 9 В (выход 1).
• Отсутствие напряжения на выходе, напряжение < 9 В (выход 2).
• Глубокий разряд АКБ1.
• Глубокий разряд АКБ2.

Помимо этого устройство передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»). Индикатор «СЕТЬ» светится зеленым светом при наличии сети 230 В. Индикатор «ВЫХОД» светится зеленым цветом при наличии напряжения хотя бы на одном на выходе (нет КЗ). Индикатор «АКБ» светится зеленым цветом при наличии хотя бы одной исправной и заряженной АКБ, светится оранжевым светом (режим «предварительный разряд») при разряде АКБ на 80%, светится красным цветом при отсутствии, неисправности или неправильном подключении (переполюсовке) обеих АКБ.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения реле замкнуто, иначе — разомкнуто.

• Автоматический заряд АКБ при наличии сети переменного тока.
• Автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения.
• Защита аккумуляторных батарей от перезаряда и глубокого разряда.
• Электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение.
• Электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
• Световая индикация наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).

• Оптимальный заряд АКБ за счёт схемы постоянного тестирования.
• Возможность подключения адресной линии связи для передачи информации о состоянии источника питания.
• Низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы.
• Выходное напряжение гальванически развязано от корпуса.
