Gate-Wiegand-Long удлинитель интерфейса

Gate-Wiegand-Long — двухканальный специализированный комплект преобразователей для удлинения интерфейса Wiegand предназначен для использования в системах контроля доступа в случае необходимости увеличения дальности передачи кода по интерфейсу Wiegand до 1000 метров.

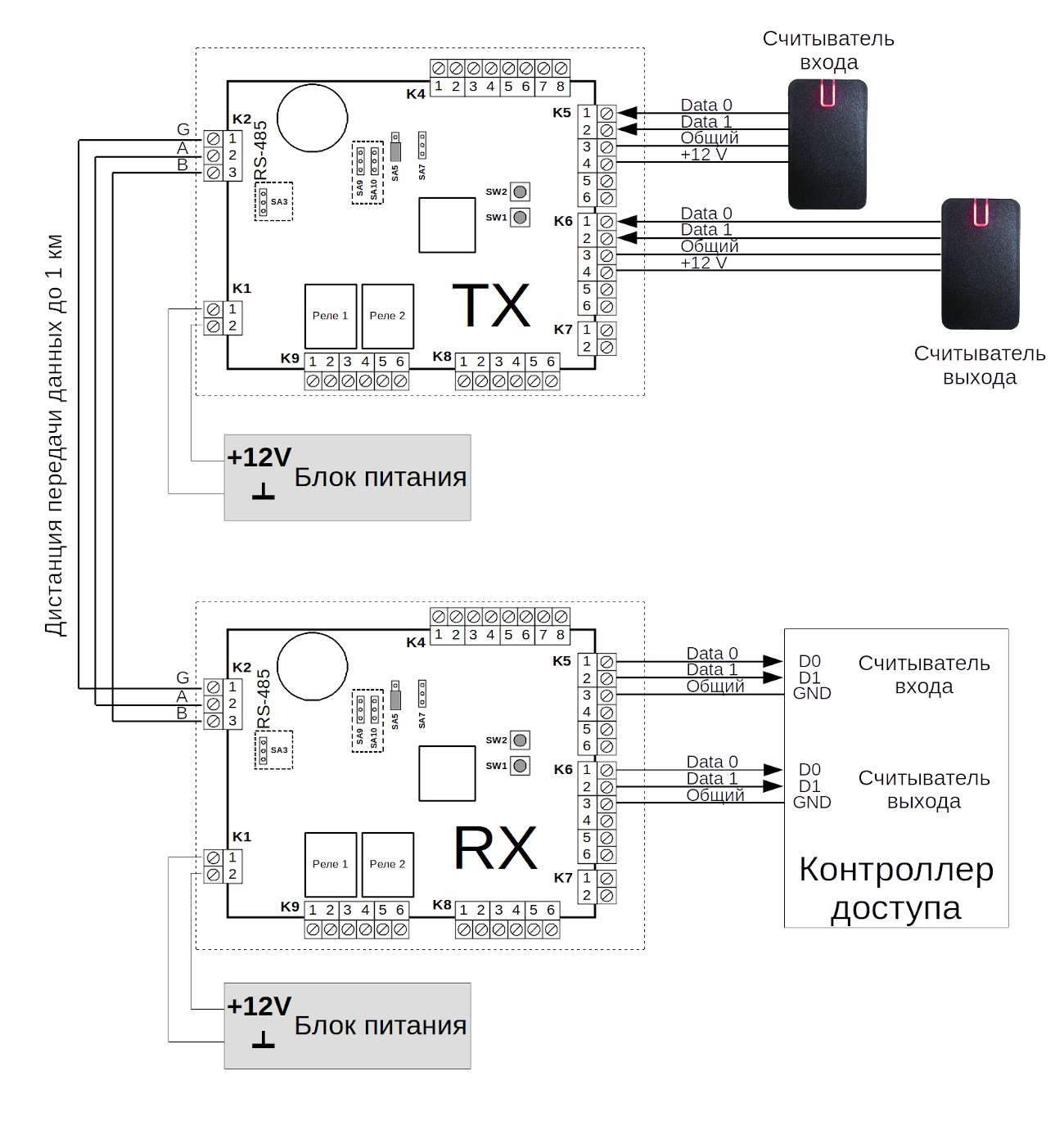

Комплект состоит из передатчика ТХ и приемника RX. Задача удлинения интерфейса Wiegand решается путем преобразования интерфейса Wiegand считывателя в RS-485, и обратно в Wiegand для подключения ко входу контроллера СКУД. В качестве преобразователя-передатчика TX (Wiegand в RS) и преобразователя-приемника RX (RS в Wiegand) используется аппаратная платформа типового контроллера Gate-8000 с загруженной в нее специализированной микропрограммой приемника или передатчика. Оба преобразователя двухканальные, причем эти каналы независимы. Преобразователь-передатчик (TX) обеспечивает прием Wiegand кода от считывателя, его преобразование и передачу по интерфейсу RS-485 в сторону приемника RX. Преобразователь-приемник (RX) обеспечивает прием кода от передатчика по RS-485, его преобразование и передачу по интерфейсу Wiegand в контроллер СКУД. В приемнике предусмотрен специальный инструмент тестирования связи с передатчиком по линии RS-485.

• Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long состоит из передатчика ТХ и приемника RX.
