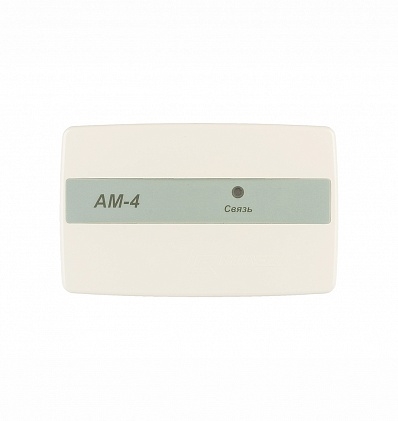

АМ-4 адресная метка

Адресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе. АМ-4 конт­ролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе. Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания.

Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием адреса сработавшего ШС.

Питание адресной метки и передача сигналов на приемно-конт­рольный прибор осуществляется по адресной линии связи.

К шлейфам ШС1 и ШС2 показано подключение НР и НЗ "сухих контактов" пожарных извещателей (конфигурация 1 и 0 соответственно).

К шлейфам ШС3 и ШС4 показано подключение НР и НЗ «сухих контактов» охранных извещателей (конфигурация 6).

Адресная метка АМ-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

АМ-4 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:

• КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
• КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
• КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.

В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-4 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
