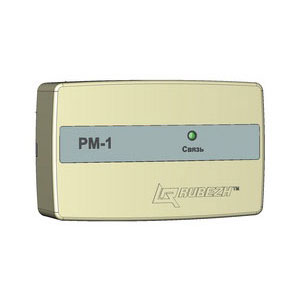

РМ-1 релейный модуль

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Модуль представляет собой дистанционно управляемый переключатель.

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

• информационных световых табло (ОПОП 1-8 либо аналогичных);
• оповещателей звуковых (ОПОП 2-35 либо аналогичных);
• оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного выхода во включенном состоянии.

6 различных конфигураций логических состояний выхода

Светодиодная индикация наличия связи с приемно-контрольным прибором.

КОНФИГУРАЦИЯ РЕЛЕЙНОГО МОДУЛЯ

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Релейный модуль РМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).
Адресный релейный модуль РМ-1 понимает логику работы логических функций "и" и «или». Возможно запрограммировать логику работы модуля таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).
