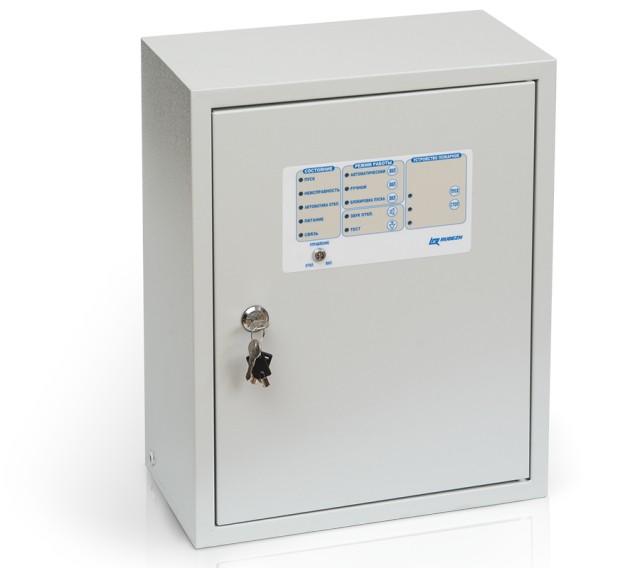

ШУН/В-22-00-УПП-R3 Шкаф управления

РУБЕЖ ШУН/В-22-00-УПП-R3 — пожарный шкаф управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

Шкафы серии ШУН/В прот.R3 позволяют управлять электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой пожарного насоса, дренажного насоса, жокей-насоса, вентилятора.

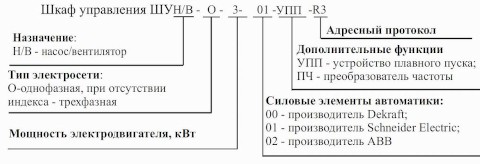

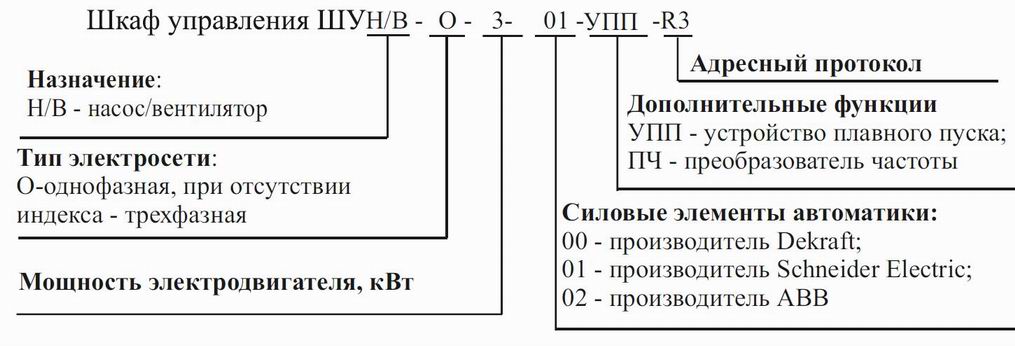

Шкафы управления ШУН/В прот.R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа зависит его условное обозначение.

• Контроль наличия и параметров электропитания на вводе сети.
• Контроль исправности основных цепей электрической схемы прибора.
• Контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание.
• Контроль силовой цепи питания двигателя.
• Местное переключение режима управления электроприводом на один из 3 режимов: «Автоматический» / «Ручной» / «Отключен».
• Передача в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3.
• Управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

• Работа в трёх режимах: «Автоматический» (управление работой электродвигателя осуществляется по командам с ППКПУ), «Ручной» (управление осуществляется с панели управления кнопками «Пуск» и «Стоп»), «Отключен» (контактор обесточен и пуск электродвигателя невозможен).
• Прямоугольный металлический корпус.
• Реле контроля трехфазного напряжения.
• Клеммы для подключения внешних цепей.
• Звуковой сигнализатор.
• Переключатель «УПРАВЛЕНИЕ».
• Плата индикации.
• Устройство плавного пуска.
• Выбор типа управления ШУН/В прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».
• Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.
