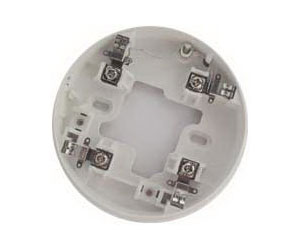

System Sensor База 2-х проводная E1000B

Общая характеристика

• Базовое основание Е1000B предназначено для подключения пожарных извещателей серии ECO1000 к двухпроводным шлейфам сигнализации ПКП, имеющие ток короткого замыкания шлейфа не более 50 мА.
• Предусмотрена возможность проверки правильности монтажа шлейфа до установки извещателя
• Имеются контакты для подключения выносных оптических сигнализаторов (ВОС).
• Возможна механическая блокировка извещателей в базовом основании, затрудняющая несанкционированное снятие и обеспечивающая надежное крепление извещателя в условиях транспортной тряски при установке на подвижных объектах.

Описание

Базовое основание Е1000B предназначено для подключения комбинированных извещателей ИП212/101-2-A1R "ECO1002" дымовых оптико-электронных извещателей ИП212-58 "ECO1003" и тепловых максимально-дифференциальных извещателей ИП101-23-A1R "ECO1005" в шлейфы пожарных и охранно-пожарных сигнализаций. В базе Е1000B отсутствуют резистор и 4-ый контакт вследствие чего она может использоваться только с совместимыми ПКП имеющими ток короткого замыкания шлейфа не более 50 мА. Для ограничения тока шлейфа в режиме "Пожар" применяется базовое основание Е1000R с резистор 1 кОм в цепи питания извещателя.

Между выводами базы 1 и 2 установлен пружинный контакт фиксирующийся в замкнутом и разомкнутом состоянии. Использование этих контактов облегчает проверку (прозвонку) шлейфов сигнализации до установки извещателей. Размыкание контактов 1 2 происходит автоматически при установке извещателя.

В базовом основании Е1000B установлены невыпадающие винтовые контакты обеспечивающие удобство подключения к шлейфу. Все базы поставляются с винтами зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Допускается подключение проводников с максимальным сечением 25 мм2. К соответствующим контактам базы может быть подключен выносной оптический сигнализатор.

База Е1000B позволяет защитить извещатель от несанкционированного извлечения и обеспечивает надежное крепление в условиях транспортной тряски при установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.

Типовая схема подключения базы Е1000B к ПКП

При ограничении ПКП тока шлейфа до 50 мА задействуются 5 контакты баз при использовании резистора для снижения тока в режиме "Пожар" - 4 контакты. В базе Е1000B резистор R и 4-й контакт не установлены.

Схема подключения баз Е1000В к однопороговым ПКП (без распознавания двух сработавших извещателей в шлейфе) с ограничением тока шлейфа до 50 мА
