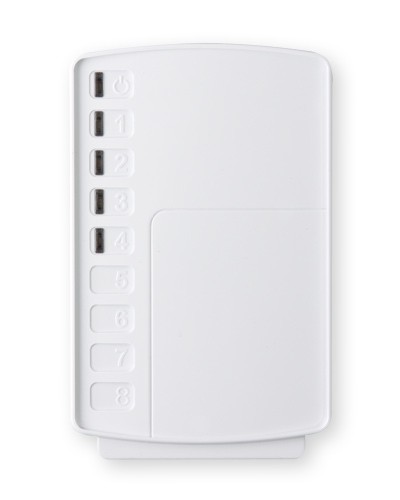

Астра-823 Модуль реле для Астра-712 Pro, Астра-812 Pro и Астра-8945 Pro

ТЕКО Астра-823 — блок реле для работы с Астра-8945 Pro, Астра-812 Pro; у блока 4 выхода, из них 2 выхода с контролем цепи.

• Работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) или автономным радиорасширителем РР Астра-РИ-М.
• Выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.
• Обеспечение контроля целостности цепей управления с выдачей извещений на центральный ППКОП.

• 4 выхода: 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления, 2 (К3 и К4) без контроля.
• При включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания 5-30 В постоянного тока на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения).
• При выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 В.
• Неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 В контактами на переключение.
• Выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством.
