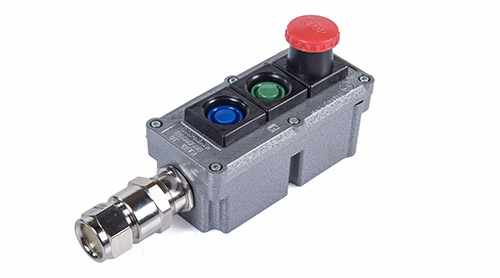

Посты управления взрывозащищенные кнопочные типа ПВК-15,25,35 и ПВК(П)-25

Посты управления взрывозащищенные кнопочные типа ПВК-15,25,35 и ПВК(П)-25 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIICT80°C Db, 2ExedIICT6 предназначены для эксплуатации во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

• Грибовидная кнопка «Стоп» имеет механизм фиксации.
• По умолчанию комплектуются кабельными вводами ВК12.
• ПВК(П)-25 окрашиваются в красный цвет.

Оболочка постов ПВК-15, 25, 35, 18, 28, 38, ПВК(П)-15, 25, 18, 28 изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» - грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» - цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм? каждый или одного провода сечением до 4 мм².

По умолчанию в постах ПВК-15, 18 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-25, 28 - одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» зелёного цвета, в постах ПВК-35, 38 - одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» зелёного цвета, в постах ПВК(П)-15, 18 – одна кнопка «Пуск» зелёного цвета, в постах ПВК(П)-25, 28 - одна кнопка «Пуск» зелёного цвета и одна кнопка «Пуск» красного цвета. Оболочка постов ПВК(П)-15, 25, 18, 28 окрашена в красный цвет . На крышке установлена табличка с надписью «ПОЖАРНЫЕ НАСОСЫ». По умолчанию посты комплектуются кабельными вводами ВК12 (1 шт. для ПВК-15, 18, 2 шт. для ПВК-25, 35, 28, 38, ПВК(П)-15, 25, 18, 28). При необходимости установки других типов кабельных вводов кабельный ввод прописывается в обозначении поста перед климатическим исполнением. Масса постов ПВК-15, 18 не более 0,6 кг, ПВК-25, 28 не более 1,0 кг, ПВК-35, 38 не более 1,4 кг.
