Посты взрывозащищенные кнопочные ПВК -1, 2, 3

Посты взрывозащищенные кнопочные ПВК -1, 2, 3 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

• с маркировкой взрывозащиты РВ ExdI в угольных и сланцевых шахтах, опасных по газу и пыли;
• с маркировкой взрывозащиты 1Ex d e IIC T6 Gb/Ex tb IIICT80°C Db, 2ExedIICT6, 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

• Наличие встроенных кабельных вводов обеспечивает удобство подключения
• Грибовидная кнопка «Стоп» имеет механизм фиксации.

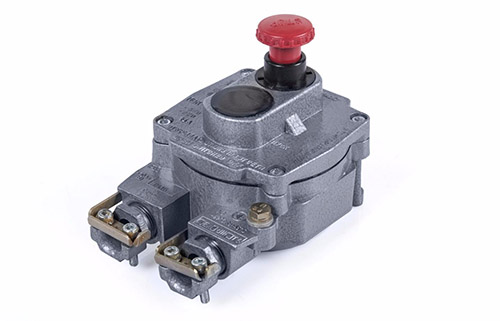

Взрывонепроницаемая оболочка постов ПВК-1, 2, 3 изготовлена из алюминиевого сплава и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух- или трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей. Привод кнопки «Стоп» - грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» - цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки по умолчанию имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм? каждый или одного провода сечением до 4 мм².

По умолчанию в постах ПВК-1 установлена одна кнопка «Стоп» с самофиксацией красного цвета, в постах ПВК-2 - одна кнопка «Стоп» с самофиксацией красного цвета и одна кнопка «Пуск» чёрного цвета, в постах ПВК-3 - одна кнопка «Стоп» с самофиксацией красного цвета и две кнопки «Пуск» чёрного цвета. Пост имеет два вводных устройства для обеспечения возможности подведения гибкого или бронированного кабеля диаметром от 8 мм до 14 мм. Посты управления могут комплектоваться по требованию заказчика 1 или 2 вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов, с возможностью подведения кабеля диаметром до 14 мм. Масса постов ПВК-1 не более 1,6 кг, ПВК-2 не более 1,8 кг, ПВК-3 не более 1,9 кг.
