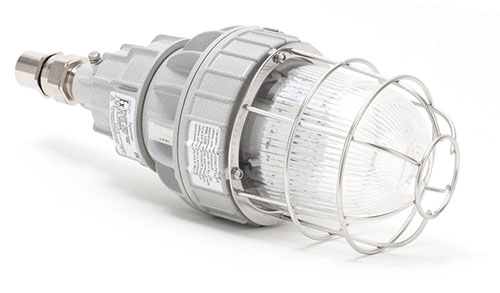

Взрывозащищенные светодиодные светильники серии СГЖ01-...С

Взрывозащищенные светодиодные светильники серии СГЖ01- …С это светильники четвертого поколения популярной серии СГЖ01. В светильниках применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155 лм на 1 Вт.

В светодиодных светильниках СГЖ01- …С использована технология сужения спектрального излучения. Исходя из этого для определения визуальной яркости светильника к лампе накаливания необходимо умножить его энергетическую мощность светового потока (лм) на коэффициент 2,77.

Практические испытания позволили подтвердить, что сила визуального светового потока светильника СГЖ01-...С в 2,77 раза превосходит силу светового потока лампы накаливания с аналогичным энергетическим световым потоком. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Во взрывозащищенных светодиодных светильниках серии СГЖ01-...С применяется вид взрывозащиты Exd взрывонепроницаемая оболочка. В отличие от взрывозащищенных светодиодных светильников других производителей с видом защиты Exm, где применяется компаундирование, светильники серии СГЖ01-...С разборные и ремонтопригодные. Отсутствие внешних компаундированных элементов, и применение термостойкого ударопрочного колпака вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства к ударным нагрузкам. Взрывозащищенные светодиодные светильники серии СГЖ01-...С лишены таких недостатков, как химическое и физическое старение полимеров. Фактически срок работы светильника равен сроку эксплуатации его взрывонепроницаемой Exd оболочки, что составляет более 25 лет.

Взрывозащищенные светодиодные светильники серии СГЖ01-...С предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Взрывозащищенные светодиодные светильники серии СГЖ01-...С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов "Cree LED" (США). Светодиоды "Cree LED" отличаются высоким КПД и световой отдачей 155 Лм/Вт.

Характеристики

Температура окружающей среды, °С	-60…+60 -60…+85 (для исполнения /ТЕРМО)
Номинальное напряжение, В	~110…230 (50/60 Гц) ~12…36 (50/60 Гц) ~10…36 ~165…230 (50/60 Гц) (для опции /ИБП)
Потребляемый ток, A:	СГЖ01-1240С: 0,75…0,3 А (10…36 DC), 0,09…0,04 А (110…230 AC); СГЖ01-2480С: 1,5…0,6 А (10…36 DC), 0,18…0,09 А (110…230 AC); СГЖ01-3720С: 2,2…0,9 А (10…36 DC), 0,24…0,12 А (110…230 AC); СГЖ01-4960С: 3…1,2 А (10…36 DC), 0,32…0,16 А (110…230 AC); СГЖ01-6200С: 3,75…1,5 А (10…36 DC), 0,39…0,19 А (110…230 AC); СГЖ01-7440С: 6…1,8 А (10…36 DC), 0,44…0,22 А (110…230 AC); СГЖ01-11160С: 6,75…2,7 А (10…36 DC), 0,7…0,35 А (110…230 AC); СГЖ01-1240С/ТЕРМО: 0,75…0,3 А (10…36 DC), 0,09…0,04 А (110…230 AC); СГЖ01-2480С/ТЕРМО: 1,5…0,6 А (10…36 DC), 0,18…0,09 А (110…230 AC); СГЖ01-1240С/ИБП: 0,1…0,5 А (176…230 AC); СГЖ01-2480С/ИБП: 0,14…0,56 А (176…230 AC); СГЖ01-3720С/ИБП: 0,18…0,62 А (176…230 AC); СГЖ01-4960С/ИБП: 0,27…0,75 А (176…230 AC); СГЖ01-6200С/ИБП: 0,3…0,81 А (176…230 AC); СГЖ01-7440С/ИБП: 0,34…0,58 А (176…230 AC)
Уст. мощность Py, Вт	СГЖ01-1240С: 9,6 Вт; СГЖ01-2480С: 18,5 Вт; СГЖ01-3720С: 28,5 Вт; СГЖ01-4960С: 40,7 Вт; СГЖ01-6200С: 48 Вт; СГЖ01-7440С: 57 Вт; СГЖ01-11160С: 85,5 Вт; СГЖ01-1240С/ТЕРМО: 9,6 Вт; СГЖ01-2480С/ТЕРМО: 18,5 Вт; СГЖ01-1240С/ИБП: 18,4/68,4 Вт; СГЖ01-2480С/ИБП: 26,8/76,8 Вт; СГЖ01-3720С/ИБП: 35,2/85,2 Вт; СГЖ01-4960С/ИБП: 54/104 Вт; СГЖ01-6200С/ИБП: 62/112 Вт; СГЖ01-7440С/ИБП: 70/120 Вт
Электрическая схема	Прямое подключение к клеммам L, N, PЕ сечением 4 мм2,/sup>
Покрытие	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса	Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Колпак - термостойкое ударопрочное стекло.
Максимальный световой поток источника света, лм	1240, 2480, 3720, 4960, 6200, 7440, 11160
Максимальный световой поток источника света при работе в авар. режиме, лм	1240 (для СГЖ01-1240С…/ИБП, СГЖ01-2480С…/ИБП); 1336 (для СГЖ01-3720С…/ИБП); 2480 (для СГЖ01-4960С…/ИБП); 2550 (для СГЖ01-6200С…/ИБП); 2678 (для СГЖ01-7440С…/ИБП)
КЦТ, К	5000 4000 (для опции /160)
Коэффициент пульсации светового потока	не более 0.5%
Класс защиты от поражения электрическим током	I
Климатическое исполнение	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
