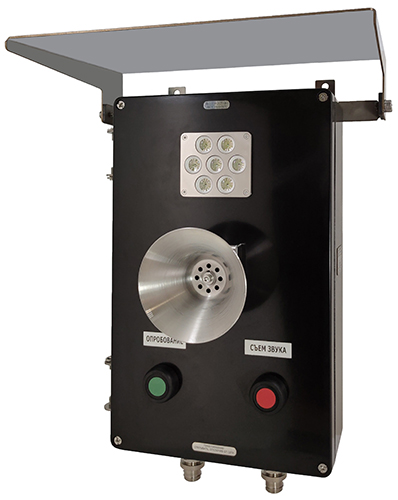

МСВ-ИЛГ - Пост оповещения светозвуковой взрывозащищенный с элементами управления

модули серии МСВ-ИЛГ, представляющие собой взрывозащищенные комбинированные посты светозвуковой сигнализации. Данные модули имеют высокий уровень звукового давления, не менее 110 дБ/м (110…120 дБ/м) и эффективную световую сигнализацию в виде больших светодиодных секций с углом обзора 120°. По требованию заказчика модули МСВ-ИЛГ могут комплектоваться дополнительными опциями: клеммами, кнопками и защитным козырьком. Маркировка взрывозащиты 1Ex e d mb IIС T6 Gb X, допускает установку модулей во взрывоопасных зонах класса 1 и 2.

Модули серии МСВ-ИЛГ изготавливаются в ударопрочном корпусе из полиэстера со степенью защиты от внешних воздействий IP65. При производстве модулей используются корпуса из полиэстера, армированные стекловолокном и дополнительно обогащенные углеродом. Благодаря этому достигается высокая степень защиты корпуса от механических повреждений (защита от ударов с энергией не менее 7 Дж) и предотвращается накопление электростатических зарядов на его поверхности. Крепление крышки модуля к корпусу осуществляется невыпадающими винтами и навесными петлями из нержавеющей стали, которые обеспечивают удобство монтажа и обслуживания модуля на объекте.

Согласованное управление всеми элементами световой и звуковой сигнализации выполняется от электронного блока управления МСЕ-И (Ех-компонент), входящего в состав модулей МСВ-ИЛГ. Настройка требуемых световых и звуковых сигналов осуществляется выставления необходимой комбинации движков DIP-переключателя на блоке управления. Потребителю предлагается 3 режима работы световой индикации (непрерывное свечение, мигание 1 Гц, мигание 2 Гц) и 10 вариантов звуковых сигналов. Для подключения внешних цепей питания и управления, блок управления оснащен пружинными клеммами WAGO, допускающими подключение проводников сечением 0,08-2,5 мм². Благодаря этому, обеспечивается высокая надежность электрических соединений при вибрациях и температурных изменениях.

Отличительными особенностями модулей серии МСВ-ИЛГ в сравнении с аналогами, можно считать относительно небольшие габаритные размеры, малый вес, богатые функциональные возможности (в том числе три ступени сигнализации), широкий диапазон рабочих температур: от -60 до +50 °С и три исполнения по номинальным напряжениям питания с широким диапазоном возможных отклонений: =12В (9…28В), =24В (18hellip;28В) и ~220В (85hellip;250В). Звуковое оповещение в модулях МСВ-ИЛГ реализовано с применением пьезосирены, поэтому они имеют невысокое энергопотребление. В зависимости от исполнения по номинальному напряжению питания и количества светодиодных секции энергопотребление модулей составляет от 5 до 13 Вт.

Функциональность:

• три ступени сигнализации
• защита от обратной полярности
• двухуровневая регулировка громкости
• возможность подключения тремя видами кабеля: небронированным, бронированным и кабелем в металлорукаве

Характеристики

Ex-маркировка	1Ex e d mb IIС T6 Gb X
Звуковое давление	не менее 110 дБ/м
Климатическое исполнение	УХЛ1 (-60…+50°С), У1 (-45…+45°С)
Защита от внешних воздействий	IP65
Материал корпуса	Полиэстер
Материал кабельных вводов	Никелированная латунь
