Посты аварийной сигнализации взрывозащищенные ПАСВ1, ПАСВ1-М, ПАСВ2

Посты аварийной сигнализации взрывозащищенные ПАСВ1, ПАСВ1-М, ПАСВ2 предназначены для предупреждающей и аварийной сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах:

• ПАСВ1 и ПАСВ1-М - сигнализация звуковая и световая;
• ПАСВ2 - сигнализация световая

Пост аварийный сигнальный ПАСВ1 и ПАСВ1-М состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ - С) и блока световой сигнализации, пост ПАСВ2 является блоком световой сигнализации.

Конструкция поста ПАСВ1: Блок световой сигнализации подключен к ПСВ-С проводом, заключенным в металлорукав. В корпусе ПСВ расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и контактные зажимы. Блок световых сигналов состоит из светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке блока световой сигнализации.

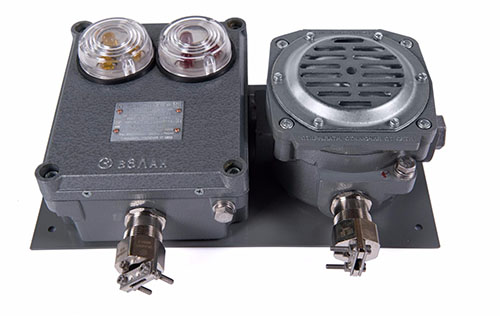

Конструкция поста ПАСВ1-М: Посты состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2 . Они соединены между собой штуцером 3 и винтами крепятся на панели 7 В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. В блоке световой сигнализации 2 находится ввод 5 для подачи управляющих сигналов. Посты имеют один фонарь красного свечения или два фонаря свечения, один из которых зеленого или желтого свечения, а другой - красного свечения.

Конструкция поста ПАСВ2: Пост состоит из корпуса, крышки и кабельного ввода. В дне корпуса имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. В корпусе расположены блок электронных преобразований и четыре зажима. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов с интервалом между сигналами 0,5-1сек. В зависимости от исполнения поста на крышке располагаются один или два блока световых сигналов. При постоянном напряжении необходимо соблюдать полярность подключения источника питания. В постах применена схема подавления наводок в управляющих цепях. Благодаря применению схемы подавления наводок обеспечивается возможность одновременной прокладки цепей питания и сигнальных цепей управления.

Особенности

• В постe сигнализации есть возможность получать светозвуковые сигналы различной частоты и прерывистости.
• При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.

Характеристики

ПАСВ1, ПАСВ1-М
Маркировка взрывозащиты	2ExedmIICT5
Номинальное напряжение переменного тока частотой сети 50 Гц, В	24, 36, 127, 220, 380
Номинальное напряжение постоянного тока, В	24, 220
Потребляемая мощность, Вт	35
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ	102±2
Частотная характеристика сигналов, Гц	200-2000
Яркость по оси, мкд	200-500
Номинальный ток контактных зажимов, А	до 3
Масса поста кг, не более	4,4
Номер технических условий	ТУ 4252-001-00213569-2005
ПАСВ2
Маркировка взрывозащиты	2ExemIIT5
Номинальное напряжение переменного тока частотой сети 50 Гц, В	24, 36, 127, 220, 380
Номинальное напряжение постоянного тока, В:	24, 220
Потребляемая мощность, Вт	8
Яркость по оси, мкд	200-500
Номинальный ток контактных зажимов, А	не более 0,2
Масса поста кг, не более	1,8
Номер технических условий	ТУ 4252-001-00213569-2005
