Взрывозащищенное сигнальное устройство ВСУ и ВСУ-З

Взрывозащищенное сигнальное устройство ВСУ и ВСУ-З предназначены для использования в качестве стационарных световых или светозвуковых средств оповещения, применяемых в системах пожарной сигнализации, и в качестве заградительных огней. Они обеспечивают подачу световых и звуковых сигналов во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

При установке на высотных зданиях и мачтах, расположенных за пределами воздушных трасс, могут использоваться как заградительные огни в целях световой маркировки и светоограждения высотных и протяжных объектов.

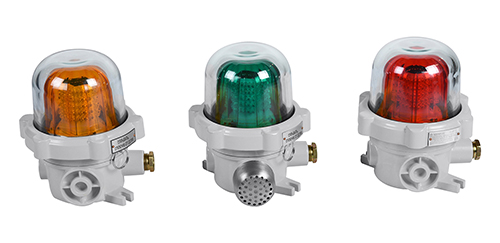

Сигнальное устройство состоит из корпуса, изготовленного из алюминиевого сплава, покрытого эпоксиполиэфирным порошковым покрытием, обоймы с защитным стеклом и звукового блока. Защитное стекло - термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и накручивается на корпус сигнального устройства. По желанию заказчика может быть установлена лампа одного из четырех цветов с разными режимами свечения.

Корпус устройства образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Внутри и снаружи корпуса установлены винты заземления М6. На корпусе имеется возможность подведения кабеля с четырех сторон, а так же возможность транзитной прокладки кабеля.

Внутри устройства установлены блок преобразований и клеммные зажимы. Сигнальное устройство имеет возможность для закрепления на плоскостях, произвольно расположенных в пространстве.

Особенности

• Возможность применения как светового, так и светозвукового сигнального оповещателя.
• Применение светодиодных источников света и пьезодинамика, позволяет сократить энергозатраты и обеспечивает длительный срок службы, сокращая расходы на обслуживание. Срок службы светодиодных источников света не менее 50 000 часов.
• Возможность подключения широкого диапазона напряжений питания.
• Четыре цвета световых сигналов и режимов свечения.
• В качестве источника звука используется компактный пьезодинамик.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Возможность сдваивания ВСУ с креплением на одной монтажной планке, с подключением через распределительную коробку.

Характеристики

Маркировка взрывозащиты	1 ExdIICT6 для светового оповещателя 1 Exd[ib]IICT6 для звукового оповещателя
Уровень пылевлагозащиты	IP65
Напряжение питания	стандартное исполнение 230ВАС, 50/60Гц исполнение по спец. заказу от 12, 24, 36, 48DC
Потребляемая мощность	6,5Вт
Световой поток	42,6 Лм
Частота мигания	2,5Гц
Уровень звукового давления сигнала	85 дБ
Яркость по оси светодиодов	130 Кд
Диаметр подводимого кабеля	10-14 мм
Сечение подсоединяемых жил	3×(1-2,5мм2)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I
Температура эксплуатации	исполнение У1: от - 40°С до + 55°С. исполнение УХЛ1: от - 60°С до + 55°С
