Система контроля и управления доступом «Кронверк Старт» на базе контроллеров «Кронверк АТ+»

28.06.2001

Для организации системы контроля доступа в банках, офисах и небольших предприятиях, предлагается бюджетное решение на базе сетевых контроллеров «Кронверк АТ+» с бесплатным программным обеспечением «Кронверк Старт».

Сетевой контроллер «Кронверк АТ+» обеспечивает гибкое задание прав пользователей системы по доступу на контролируемые объекты (поддерживается 8 недельных расписаний доступа, специальные расписания для доступа на объект в праздничные дни и т.п.).

В сетевом контроллере «Кронверк АТ+» реализована концепция «виртуального исполнительного механизма» - имеются возможности настройки контроллера для управления широким спектром устройств:

• одним или двумя электромеханическими (электромагнитными) замками;

• одним турникетом - триподом, калиткой или роторным турникетом.

Программное обеспечение «Кронверк-Старт+» имеет возможность системной настройки (конфигурирование типов исполнительных устройств, задание режимов, прав доступа) до 16-ти сетевых контроллеров «Кронверк АТ+» (всего до 32-х считывателей в системе). Запрос на передачу системных событий, накопленных в сетевом контроллере «Кронверк АТ+» осуществляется по команде оператора. Данные о регистрации проходов сотрудников могут экспортироваться в собственные программные приложения Заказчика.

Контроллер СКУД «Кронверк АТ+», далее контроллер, предназначен для управления доступом в помещения.

Контроллер «Кронверк АТ+» выпускается полностью готовым к установке на объектах заказчика - комплект поставки включает в себя:

• плату контроллера, содержащую два входа для подключения бесконтактных считывателей (считыватели iButton и сканеры штрих-кода подключаются через специальный переходной модуль), входы /выходы для управления широкой номенклатурой исполнительных механизмов (турникетов, замков, шлагбаумов)

• элегантный пластиковый корпус с отсеком под аккумулятор 12В 2,2А.ч (аккумулятор поставляется по отдельному заказу)

• блок бесперебойного питания с функциями обслуживания аккумулятора и переключения на работу от аккумулятора при пропадании сетевого питания

Контроллер предназначен для:

• приема кодов карт доступа от одного или двух считывателей;

• управления двумя релейными выходами и восемью выходами типа «открытый коллектор», что позволяет обеспечить управление исполнительными механизмами и индикацию режимов работы

• контроля состояния пяти входов типа «сухой контакт», позволяющих обеспечить контроль прохода и подключение дистанционного управления;

• Режим работы контроллера - непрерывный круглосуточный

Контроллер может работать в одном из 2-х режимов (Тип режима работы определяется перемычкой):

• Работа в режиме сетевого контроллера совместно с программным обеспечением «Кронверк Старт+»

• Работа в режиме интерфейсного модуля под управлением контроллера «Кронверк СМ-01», в составе СКУД «Кронверк»

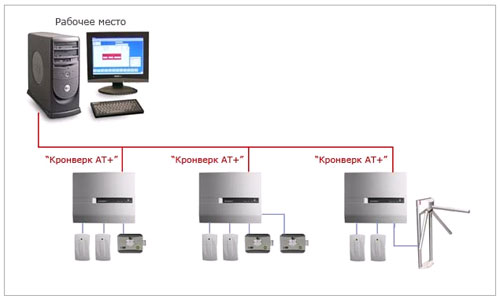

При работе в сетевом режиме контроллеры объединяются в сеть по интерфейсу RS-485 (витая пара, до 1200м) до 16 шт. и подключаются к компьютеру через конвертер интерфейсов RS232/RS485. При работе в качестве интерфейсного модуля подключаются к контроллеру «Кронверк СМ-01» .

1 или 2 электромеханических (электромагнитных) замка, 1 более сложный исполнительный механизм: турникет, шлагбаум, ворота и т.п.

Для подключения замков Вы можете использовать релейные выходы (в т.ч. возможно организовать питание замка от отдельного источника питания), для подключения турникетов - выходы типа «открытый коллектор».

Ко входам контроллера подключается:

• Кнопки дистанционного открытия замка (турникета) (до 2-х шт)

• Кнопки блокировки (СТОП) (до 2-х шт)

• Датчики прохода (до 2-х шт)

• Датчики состояния исполнительных механизмов (до 2-х шт)

К выходам контроллера можно подключать дополнительные индикаторы режимов и событий.

Реальное потребление контроллера определяется в основном потреблением исполнительного механизма, поэтому плата контроллера «Кронверк АТ+» устанавливается нами в корпус с блоком бесперебойного питания. Контроллер обеспечивает контроль состояния питания (основное/резервное) и контроль состояния аккумулятора. Блок бесперебойного питания обеспечивает защиту от глубокого разряда аккумулятора

Основные технические характеристики:

Документация
№	Наименование	Формат	Версия	Размер
1.	Инструкция по эксплуатации контроллера "Кронверк-АТ-М"		28.06.2005	326 Кб
