Обзор линейки тумбовых турникетов TS21XX

26.08.2015

В одном из наших предыдущих обзоров мы уже рассказывали о турникете ZKTeco марки TS 1222. Сегодня мы познакомим вас с линейкой тумбовых турникетов TS21XX.

Серия представлена четырьмя моделями, различающимися типом встроенной системы контроля  и управления доступом:

• TS 2100 — базовая модель турникета для использования с любыми сторонними СКУД.
• TS 2111 — со встроенным контролером C3-200 и считывателями бесконтактных карт.
• TS 2122 — со встроенным контроллером Inbio 260 и биометрическими считывателями отпечатков пальцев, совмещенными со считывателями бесконтактных карт.
• TS 2133 — со встроенными биометрическими считывателями по лицу.

В сегодняшнем обзоре представлена стендовая модель, объединяющая в себе возможности TS 2122 и TS 2133, что позволит лучше описать как технические особенности, так и внешний вид.

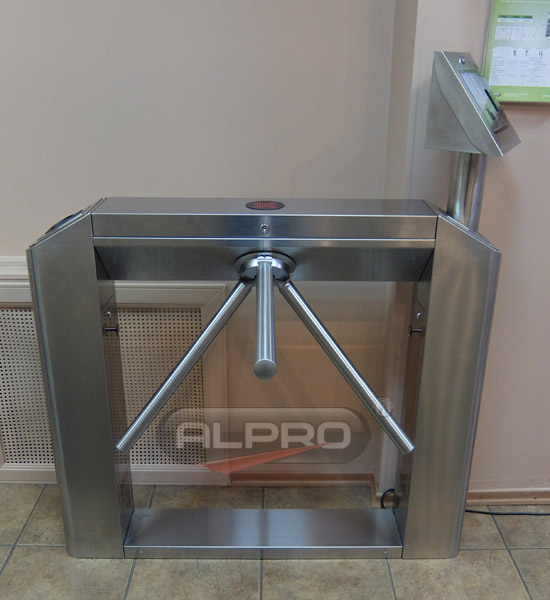

Внешний вид

Турникеты производят очень приятное впечатление, что немаловажно при оснащении системой контроля и управления доступом помещений с повышенными требованиями к дизайну. Габариты тумбы 1110х180 мм (ДхШ), высота стандартная для турникетов ZKTeco – 980 мм. Длина преграждающих планок 550 мм. С учетом того, что при установке турникета около стены необходимо обеспечить зазор между задней поверхностью и стеной не менее 100 мм, максимально турникеты обеспечивают перекрытие прохода шириной 830 мм.

Корпус и преграждающие планки выполнены из нержавеющей стали. К полу тумба крепится помощью шести анкерных болтов, входящих в комплект поставки. Кроме того, в монтажном основании предусмотрены отверстия для вывода кабеля. Участок основания снабжен защитной крышкой.

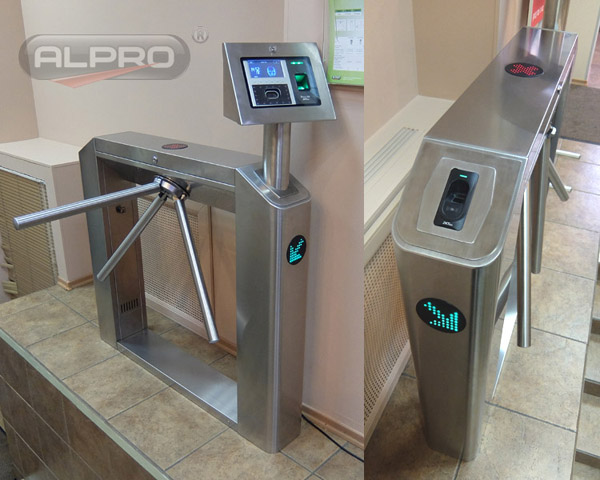

Верхняя часть тумбы слегка скошена к краям. На наклонных плоскостях, в зависимости от модели, установлены считыватели бесконтактных карт (TS 2111), биометрический считыватель отпечатков пальцев (TS 2122),  либо многофункциональные биометрические терминалы (TS 2133). В центральной части тумбы и на торцах располагаются индикаторы разрешения и запрета прохода.

В базовой модели TS 2100 все соединения между платой управления турникетом и контроллером, который предполагается установить, необходимо выполнять вручную. Это может быть удобно в случае, если при построении системы контроля и управления доступом заданы определенные требования к контроллеру. В остальных моделях все соединения между контроллером ZKTeco и турникетом выполняются на заводе изготовителе. В этом случае после установки достаточно подать питание, подключить кабель передачи данных и можно приступать к настройке.

Технические характеристики турникетов ZKTeco TS21XX

• Напряжение питания: 220 В (АС)
• Потребляемая мощность: 60 Вт
• Рабочая температура:  от-28 до 60 градусов Цельсия
• Рабочая влажность: от 5 до 85 %
• Класс защиты: IP 54
• Усилие на штангу: максимум 80 кг на середину штанги, 40 кг на конец штанги.
• Вес: 45 кг
• Интенсивность прохода: 25-48 чел/мин
• Контроль входного сигнала: сухие контакты
• Интерфейс связи контроллера с сервером: RS 485, TCP/IP
• Память контроллера С3-200: 30000 карт, 100000 событий
• Память контроллера Inbio 260: 3000 отпечатков, 30000 карт, 100000 событий
• Память контроллера IFace 302: 1200 лиц, 2000 отпечатков,  100 000 событий

Режимы работы

Турникеты ZKTeco TS21XX поддерживают все стандартные режимы работы, используемые при построении системы контроля и управления доступом:

• контроль доступа в обе стороны с использованием считывателей бесконтактных карт и/или биометрических считывателей;
• свободный проход в обе стороны;
• контроль доступа в одну сторону и свободный выход в другую при нажатии соответствующих кнопок на посту охраны;
• экстренная автоматическая разблокировка с поста охраны или по сигналу пульта дистанционного управления для освобождения прохода. Автоматическая разблокировка происходит так же в случае отключения электропитания.

Биометрический терминал ZKTeco iFace302

Модель TS 2133 существенно отличается от остальных представителей своей линейки, а так же от большинства устройств такого типа, присутствующих на рынке систем безопасности наличием многофункционального биометрического терминала  iFace 302. Расскажем о нем немного подробней.

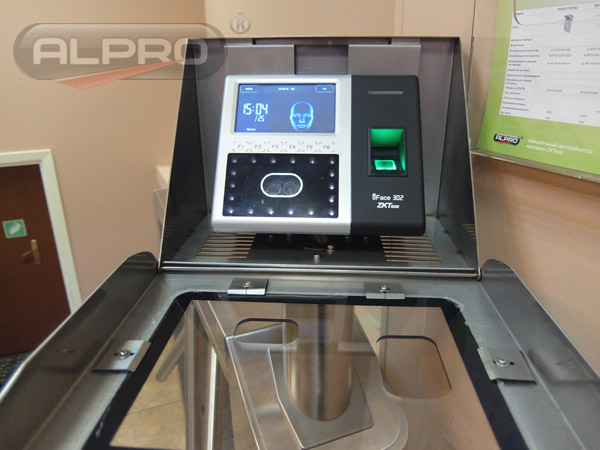

Терминал установлен в специальный кожух, выполненный в промышленных условиях. Все подключения терминала к турникету так же производятся на заводе изготовителе.

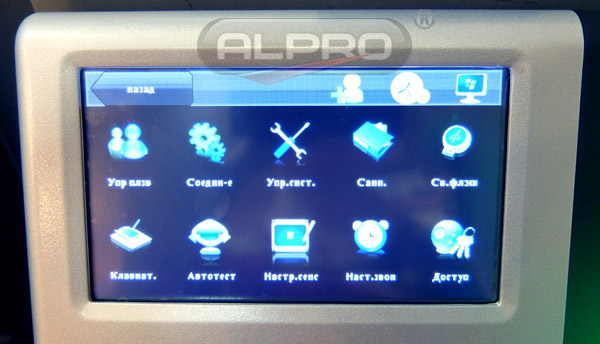

В составе ZKTeco iFace302 две камеры: ИК и цветная, отвечающие за идентификацию человека, биометрический считыватель отпечатков пальцев, RFID-считыватель и TFT дисплей с диагональю 4,3' для отображения результатов идентификации и настройки терминала.

Устройство построено на  платформе ZEM600 с высокоскоростным процессором ZKMulti-Bio. Для занесения эталонов лиц в базу данных создается усредненная информация на основании нескольких фотографий лица человека, сделанных в различных ракурсах. Считывание отпечатков пальцев осуществляется сканером папиллярного узора.

В нашем случае iFace 302 подключен к плате управления турникетом напрямую, без использования контроллера.  При положительной идентификации пользователя, терминал принимает команду на открытие турникета.

При подключении к сети Ethernet через порт TCP/IP, с компьютера можно осуществлять загрузку базы данных, настройку и администрирование параметров биометрического сенсора. Кроме того, устройство имеет порты RS 232/484, USB и Wiegand выход.

Заключение

Турникеты ZKTeco TS 21XX – интересное решение для организации системы контроля и управления доступом. Линейка, о которой мы сегодня рассказали, обеспечивает широкие возможности в зависимости от исходных требований. К заказу доступны как базовая модель, оставляющая возможность установить контроллер и считыватели любого другого производителя, так и полностью готовая электронная проходная, что гораздо удобней при построении системы контроля и управления доступом в случае если не заданы требования к контроллеру. Особый интерес представляет модель турникета TS 2133 с биометрическим терминалом, имеющим возможность идентификации по лицу, отпечаткам пальцев или RFID-картам. При этом возможна комбинация любых из вышеперечисленных способов.

Устройства отличаются высоким качеством сборки и привлекательным дизайном исполнения, подходят как для уличных условий, так и для установки внутри помещения.

Все эти качества делают турникеты серии TS 21XX хорошим выбором при построении системы контроля и управления доступом.
