Контроллер Honeywell NStar NS2

02.04.2004

Описание:

NStar представляет собой новую серию пане-лей для систем контроля доступа и охранной сигнализации производства Northern Computers. Она предназначается для замены популярных как во всем мире, так и в России контроллеров N-1000-II и N-1000-III. NStar NS2 отличается наличием мощного 32-разрядного процессора, встроенными интерфейсами RS-232 и RS-485 и расширенными функциональными возможностями.

На базе контроллеров NStar можно построить системы безопасности различного уровня сложности, начиная от простых и заканчивая территориально распределенными, насчитывающими сотни считывателей и шлейфов сигнализации. NStar может работать в существующих системах совместно с контроллерами серии N-1000 и программным обеспечением Win-Pak.

Особенности:

Каждый контроллер NStar NS2 может использоваться для организации системы с двумя точками прохода. Контроллеры совместимы со всеми стандартными типами считывателей различных фирм-производителей, в том числе со считывателями магнитных карт, карт Виганда, проксимити, штрих-кодовыми, биометрическими и другими. Контроллер имеет 8 входов шлейфов для подключения датчиков состояния дверей, кнопок запроса на выход и извещателей охранной сигнализации. Управление внешними устройствами осуществляется с помощью четырех выходов реле с нормально замкнутыми и нормально разомкнутыми контактами.

Архитектура NStar обеспечивает простоту расширения системы, позволяя легко добавлять новые контроллеры и подключать их к компьютеру по различным каналам связи. Для обмена информацией с компьютером может использоваться прямое подключение NStar к компьютеру через порт RS-232, объединение контроллеров в сеть по интерфейсу RS-485, дистанционное соединение через телефонную линию с помощью модема. Наиболее интересной возможностью является непосредственное подключение контроллера к компьютерной сети с протоколом TCP/IP через съемную сетевую карту. Это позволяет, во-первых, получить высокую скорость обмена информацией и, во-вторых, использовать для передачи данных уже существующую компьютерную сеть, что дает возможность снизить затраты при установке системы. Память одного контроллера рассчитана на 2000 карт или паролей пользователей. Дополнительный модуль расширения памяти позволяет хранить до 10000 карт или паролей. Все события протоколируются в буфере памяти на 10000 событий (расширение до 100000) с указанием даты и времени.

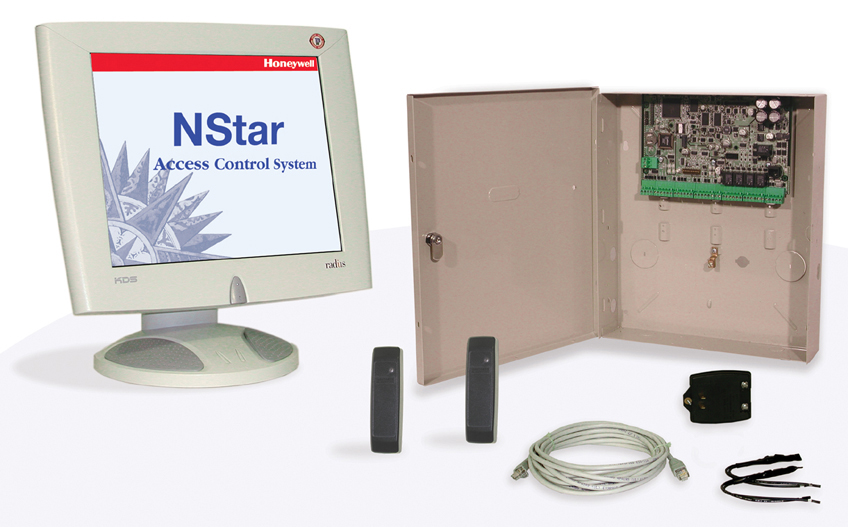

Один или несколько контроллеров могут подключаться к персональному компьютеру с программным обеспечением NStar или Win-Pak для дистанционного управления, мониторинга и программирования. Каждый контроллер в сети функционирует полностью независимо от персонального компьютера и других контроллеров, поскольку вся информация о пользователях, их правах доступа, временных зонах и других параметрах хранится во внутренней памяти контроллера. В базовый комплект NStar входит контроллер и программное обеспечение, позволяющее выполнять основные функции по мониторингу и управлению системой безопасности. Мастер конфигурации в составе программного обеспечения позволяет быстро запрограммировать систему с учетом условий контролируемого объекта.

Характеристики:

• 2 порта для подключения считывателей с интерфейсом Виганда. Поддержка практически всех используемых типов и моделей считывателей.

• Базовая память на 2000 карт пользователей и 10000 событий.

• Расширение памяти до 10000 карт и 100000 событий (модуль NS2MEM).

• 8 входов шлейфов с программируемой схемой каждого шлейфа (НЗК, НРК или с двумя оконечными резисторами).

• 4 реле с НЗК и НРК: 12 А при 28 В пост. тока (не индуктивная нагрузка) или 6 А при 28 В пост. тока (индуктивная нагрузка).

• Выход для питания считывателей и других внешних устройств 12 В пост. тока, 600 мА.

• Порт RS-232 для связи с компьютером (скорость обмена данными 57600 бод).

• До 64 временных зон и до 32 праздничных дней в течение года (дни с нестандартным графиком). Возможность задания индивидуального режима работы для предпраздничных дней.

• Поддержка считывателей, совмещенных с клавиатурой для организации режима доступа «пароль + карта».

• До 16 форматов карт для каждой панели.

• Контроль повторного прохода (anti-passbaсk) в различных режимах («мягкий», «жесткий»). Глобальный контроль повторного прохода.

• Входы для контроля открывания корпуса и состояния источника питания.

• Возможность прямого подключения к компьютер-ной сети с протоколом TCP/IP (плата NSLAN1). Программное обеспечение NStar поддерживает до 64 соединений по TCP/IP.

• Встроенный интерфейс RS-485 для объединения в сеть до 31 контроллера через преобразователь N-485-PCI-2. Программное обеспечение NStar поддерживает до 2 сетей контроллеров, подключаемых к СОМ-портам компьютера.

• Совместимость с программным обеспечением Win-Pak 2.0 позволяет расширять существующие системы на базе контроллеров серии N-1000 (в этом случае контроллер NS2 функционирует аналогично N-1000-III).

• Съёмные клеммные колодки обеспечивают удобство подключения.

• Автоматический переход на летнее/зимнее время и учёт високосных годов.

• Порт расширения XPort позволяет подключать NStar к другим внешним устройствам.

• Установка до 9 плат контроллеров NS2 в одном корпусе PW5K1ENC1.

• Программное обеспечение входит в базовый комплект, что позволяет снизить стоимость законченной системы.

• Всё оборудование и программное обеспечение сертифицировано в России.

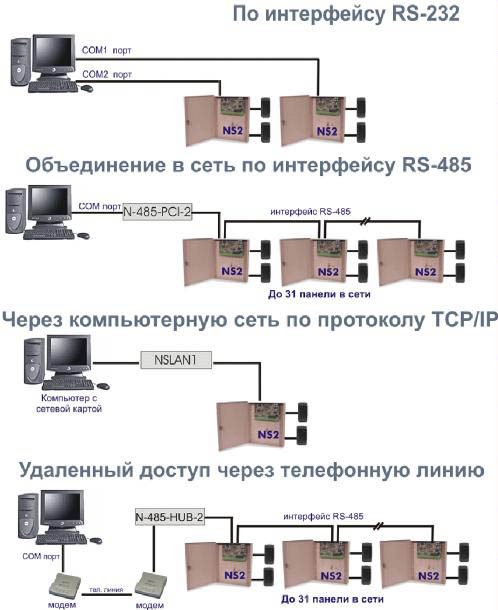

Подключение к компьютеру:

Спецификация:
