Семейство считывателей бесконтактных карт от ZKTeco

26.11.2014

Принцип работы считывателя с картой

Считыватели бесконтактных карт являются частью большинства систем контроля и управления доступом. Принцип работы считывателей proximity карт основан на технологии RFID (Radio Frequency Identification), т.е радиочастотной идентификации.

Во включенном состоянии RFID считыватель генерирует вблизи себя электромагнитное поле. Когда карта попадает в его зону действия, она выдает ответный сигнал, передавая записанный в ней уникальный номер.

Считыватель RFID принимает сигнал и, в свою очередь, передает код номера бесконтактной карты в контроллер доступа по одному из протоколов передачи данных для сверки с кодами базы данных.

Можно выделить три основных частотных диапазона, в которых работают системы RFID.

Низкочастотные (100-500КГц). В этом диапазоне широкое распространение получили карты, работающие на частоте 125КГц и использующие протокол Em-Marine.

Среднечастотные (10-15 МГц) — обеспечивают меньшие габариты антенны и большую дальность считывания. Наиболее распространенным является стандарт Mifare, работающий на частоте 13,56 МГц. Карты стандарта Mifare завоевывают все большую популярность при построении системы контроля и управления доступом, так как имеют механизм криптозащиты, что делает невозможным копирование и подделку карт и брелков этого типа.

Высокочастотные (850-950Мгц и 2,4-5ГГц) – предназначены для считывания там, где требуется большое расстояние и высокая скорость считывания. Это, например, системы контроля и управления доступом автотранспорта на предприятия.

В сегодняшнем обзоре представлены считыватели бесконтактных карт производства ZKTeco, модели KR 501E и KR 502E.

Внешний вид

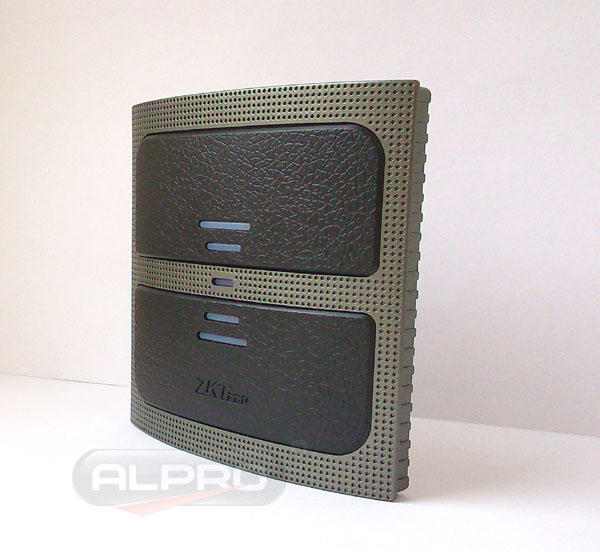

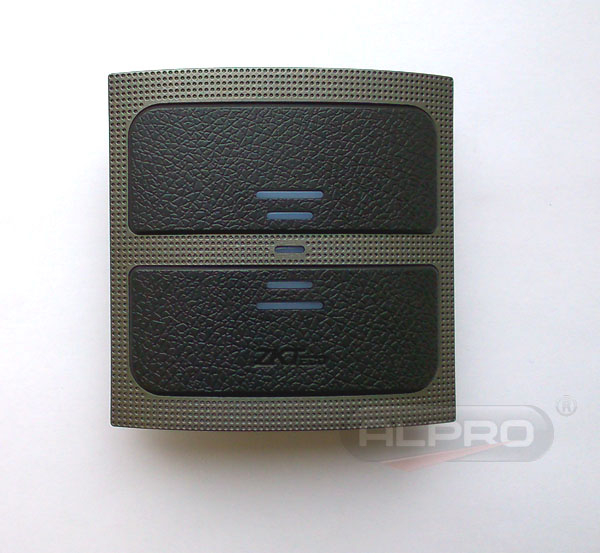

Считыватель ZK модели KR501E отличается оригинальным дизайном, заметно выделяющим его из устройств такого типа. Пластиковый корпус имеет вставки с типом поверхности под кожу. Привлекательный внешний вид сочетается с высоким качеством сборки. Считыватель имеет свето-звуковую индикацию прохода. На лицевой стороне хорошо смотрятся полоски LED-индикатора с подсветкой красным или зеленым светом в зависимости от разрешения или запрета прохода. Габариты изделия составляют 86×86×16 мм.

Технические характеристики

Оба считывателя поддерживают стандарт EM-Marine и работают на частоте 125КГц. Они отличаются надежностью работы и стабильностью бесконтактного считывания. Максимальное расстояние между картой и считывателем составляет 10 см.

Выходной формат передачи данных Wiegand 26, что делает эти считыватели совместимыми с контроллерами систем управления доступом практически любого производителя.

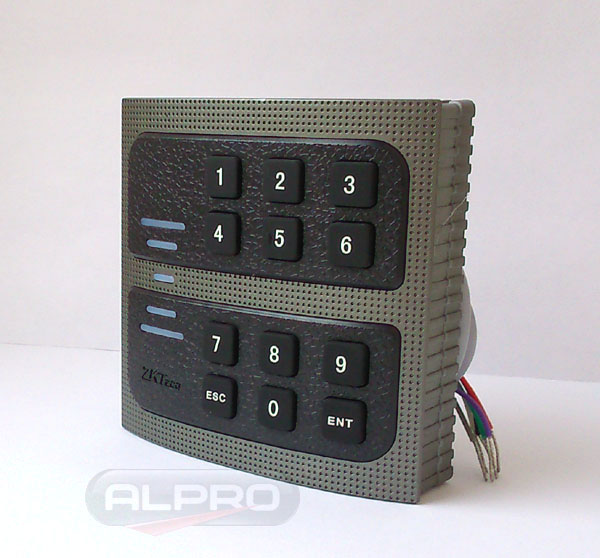

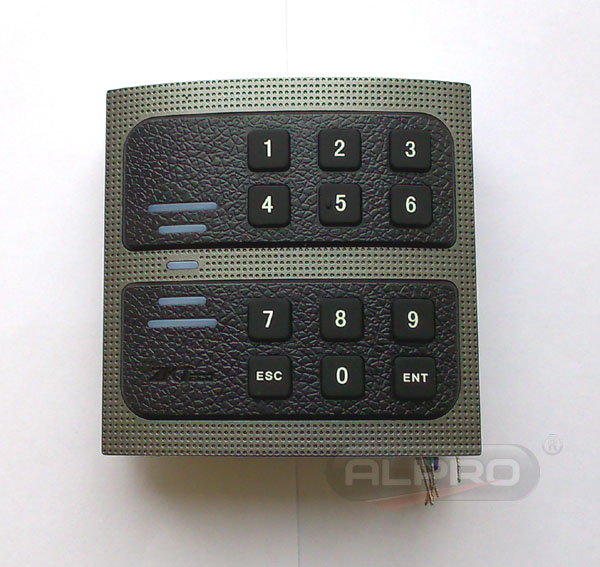

Для считывателя ZK KR502E, имеющего 12 кнопочную клавиатуру, возможна работа в нескольких режимах идентификации:

• проход только по бесконтактной карте;
• проход только по ПИН-коду;
• возможность выбора прохода по карте или ПИН-коду;
• проход строго по предъявлению карты и набору ПИН-кода.

Режим зависит от настроек системы контроля и управления доступом, что, в свою очередь, определяется жесткостью подхода к безопасности.
Температурный диапазон использования считывателей бесконтактных карт — от -20 до +65 градусов Цельсия. Класс защиты у ZK KR502E – IP 65, у ZK KR502E немного ниже: IP64. Таким образом, при уличной установке желательно предусмотреть защиту от прямого попадания дождя и снега, особенно в случае считывателя ZK KR502E.

Заключение

Считыватели бесконтактных карт KR501E и KR502E — отличное решение для построения систем контроля и управления доступом с использованием контроллеров доступа. Они обладают привлекательным дизайном, хорошим качеством исполнения, сравнительно невысокой ценой.

Кроме того, считыватель ZK KR502E имеет кодонаборную клавиатуру, что позволяет использовать двойную идентификацию по RFID-метке и ПИН-коду. Такой контроль доступа значительно повышает безопасность помещения, так как не позволяет использовать при проходе чужую карту.

По вопросам приобретения звоните нам по тел. (812)-702-17-52 или отправляйте запросы на адрес электронной почты:sales@alpro.ru.

Раздел: Системы контроля доступом
