Турникет трипод TS1222 от компании ZKTeco со встроенным биометрическим считывателем

05.12.2014

Внешний вид

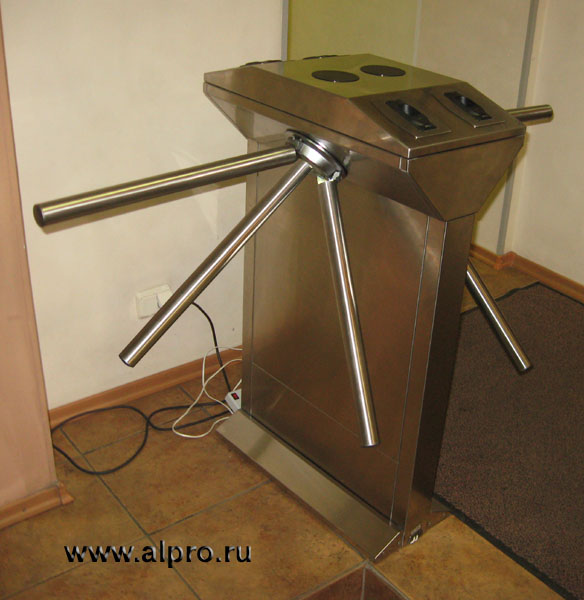

Интерес к данной модели вызывается уже его внешним видом, когда в одном корпусе соединены две тумбы турникета. Это, с одной стороны, дает возможность организовать контроль доступа по двум независимым потокам, с другой стороны облегчить конструкцию, которая будет располагаться в месте контроля доступа. При высоте турникета 980 мм, габариты тумбы в верхней части 330х600 мм (ШхД), ширина в месте крепления к полу – 250 мм. Дизайн корпуса производит солидное впечатление, при этом не создавая ощущения громоздкости.

Корпус и преграждающие планки турникета выполнены из нержавеющей стали. Длина преграждающих планок 500 мм, максимально турникет обеспечивает перекрытие прохода шириной 1330 мм. К полу TS1222 крепится шестью анкерными болтами, входящими в комплект поставки.

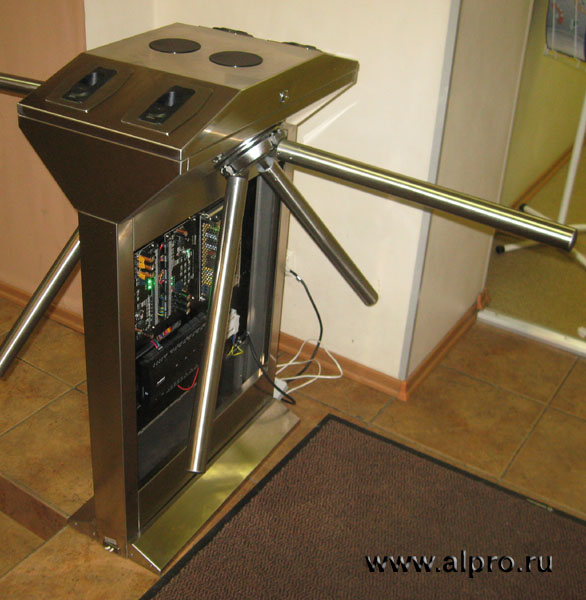

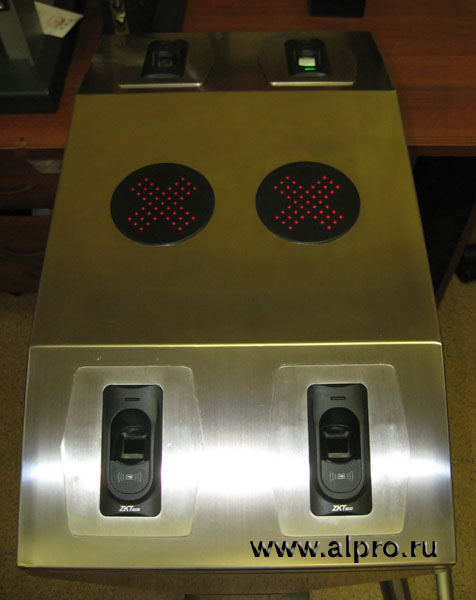

Верхняя часть турникета слегка скошена. На наклонных плоскостях, таким образом, чтобы было удобно прикладывать палец, установлены биометрические считыватели, по два с каждой стороны. В центральной части для визуализации разрешения или запрета прохода располагаются индикаторы направления прохода. В средней части тумбы расположена дверца для доступа к внутреннему устройству турникета. Все детали выполнены очень качественно, качество сборки хорошее, крышки прилегают плотно.

Для обеспечения возможности учета и контроля доступа TS1222 снабжен компактными врезными биометрическими считывателями, совмещенными со считывателями бесконтактных карт, а так же биометрическим сетевым контроллером Inbio 460.

Турникет представляет, по сути своей уже готовую электронную проходную, так как все соединения между контроллером и турникетом выполнены в производственных условиях. После установки достаточно подать питание, подключить кабель передачи данных и можно приступать к настройке.

Технические характеристики

• Память биометрического контроллера на 3000 отпечатков, 30000 карт, журнал на 100000 событий
• Интерфейс связи биометрического контроллера сервером: RS485, TCP/IP
• Программное обеспечение: ZKAccess 3.5
• Потребляемая мощность: 60Вт
• Напряжение питания: 220В (АС)
• Рабочая температура: -280С +600С
• Класс защиты: IP 54
• Вес: 60 кг

Подключаем и настраиваем

Турникет TS1222 поддерживает следующие режимы работы:

• контроль доступа в обе стороны с использованием считывателей бесконтактных карт и/или биометрических считывателей;
• контроль доступа с разделением потоков на вход и выход, а также со свободным выходом при нажатии соответствующих кнопок на посту охраны:
• свободный проход в обе стороны при разблокировке трипода;
• экстренная автоматическая разблокировка с поста охраны или по сигналу пульта пожарной сигнализации для освобождения прохода. Автоматическая разблокировка турникета происходит так же в случае отключения электропитания.


Для взаимодействия с внешними устройствами имеются следующие выходы:

• Выходы сигналов на открытие турникета: используются для приема сигнала на разблокировку турникета для прохода.
• Выход экстренной разблокировки: используется для разблокировки турникета в случае аварийной ситуации. В этом случае преграждающая планка, расположенная горизонтально, автоматически складывается, освобождая проход.
• Выходы для счетчиков: используются для подключения счетчика для определения количества прошедших людей. Каждый поворот шарнира с преграждающими планками означает один проход. При этом счетчик прохода увеличивается на одно значение.

Программное обеспечение

После установки турникета на заданное место, для построения сетевой системы контроля доступа его необходимо добавить в систему. Для этого используется программное обеспечение ZKAccess 3.5. Программа русифицирована и имеет понятный интерфейс для быстрого освоения системы.
Открываем программу, выбираем раздел «Устройства»- «Поиск оборудования». После нажатия кнопки «Поиск», программа автоматически произведет поиск оборудования и отобразит найденные устройства.

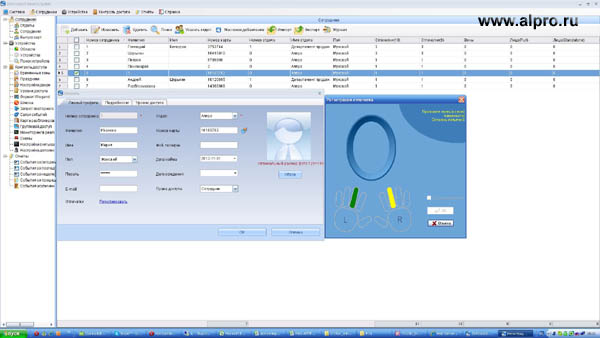

Чтобы добавить нового пользователя в систему используем вкладку «Персонал» - «Сотрудники». Зарегистрировать новую бесконтактную карту можно через считыватель, подключенный к оборудованию в поле «Номер карты» – один из четырех считывателей в корпусе турникета. Однако гораздо более удобно это делать с помощью настольного USB регистратора отпечатков пальцев, особенно, если турникет удален от рабочего места Администратора. При этом используем вкладку «Отпечатки» - «Регистратор». Кроме того, дополнительно можно выбрать, по какому пальцу какой руки будет производиться идентификация. Затем надо приложить палец к регистратору и в случае успешного сканирования запомнить отпечаток в системе.

Заключение

Турникет трипод TS1222- готовое решение для проходной с организацией прохода по двум направлениям. Наличие всех подключений между контроллером и считывателями значительно экономит время при установке.

Турникет обеспечивает контроль прохода шириной до 1330 мм, однако не выглядит при этом громоздким, хотя при этом устойчив и производит солидное впечатление.

TS1222 выполнен из нержавеющей стали и отличается хорошим качеством сборки. Его можно установить в уличных условиях, однако при этом необходима защита от прямого воздействия дождя и снега.
Автоматическая функция «антипаника» это весомый плюс в характеристиках турникета. Она позволяет быстро освободит ь проход в случае аварийной ситуации и не терять времени на разблокировку турникета вручную.

Турникет трипод позволяет использовать двойную идентификацию по бесконтактной карте и отпечатку пальца . Такой контроль доступа значительно повышает безопасность помещения, так как не позволяет использовать при проходе чужую карту.

Программное обеспечение, поставляемое в комплекте, дает возможность, как зарегистрировать пользователей, так и проводить учет рабочего времени сотрудников в дальнейшем.

Все эти качества делают турникет трипод TS 1222 отличным выбором при организации контроля.
