Автономная уличная сирена со стробом SR 136 от компании AMC Elettronica

12.08.2015

Сегодня мы продолжим знакомить вас с оборудованием итальянской компании AMC и расскажем об автономной уличной сирене со стробом модели SR 136.
Сирены и строб вспышки, иначе называемые так же световыми и звуковыми оповещателями, являются обязательным и наиболее простым компонентом системы оповещения. Казалось бы, в этом направлении сложно придумать что-то новое, однако, производители не оставляют попыток. Светозвуковой оповещатель, представленный в сегодняшнем обзоре, отвечает самым последним достижениям в области систем охранно-пожарной безопасности.

Внешний вид и комплектация

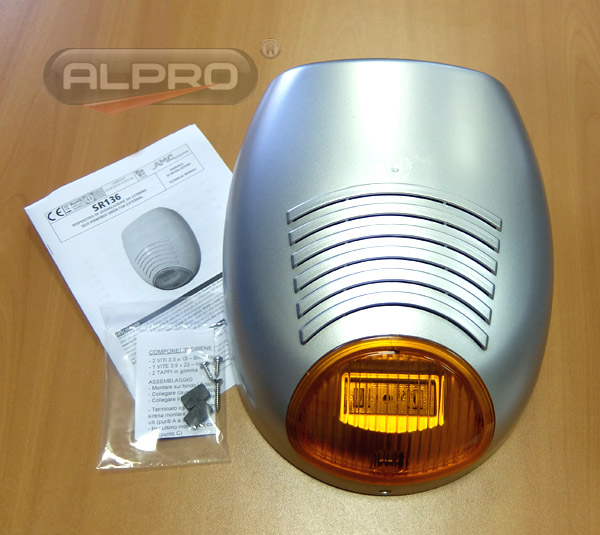

Оповещатель поставляется в картонной коробке, выполненной в фирменных цветах производителя. В комплект поставки входит само устройство, упаковка с крепежами и инструкция по установке и настройке.

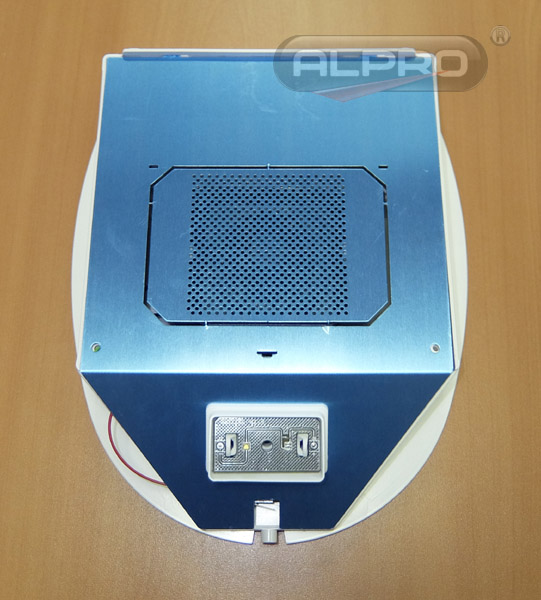

SR 136 имеет довольно внушительные габариты: 280х236х99 мм (ВхШхГ) и поставляется в двух цветовых исполнениях: белом и серебристом. Материал корпуса — пластик. В нижней части под прозрачным стеклом оранжевого цвета располагается светодиод светового оповещения. Кроме того, предусмотрена внутренняя металлическая крышка, защищающая плату.

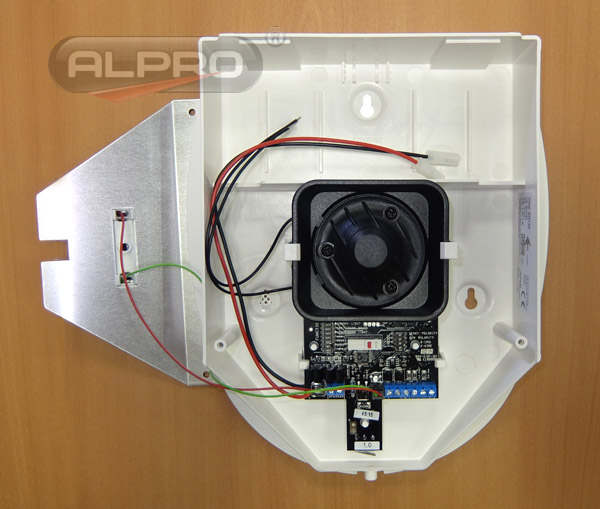

В верхней части корпуса светозвукового оповещателя располагается отсек для установки резервной батареи, обеспечивающей бесперебойную работу в случае отключения внешнего питания. В средней части располагается громкоговоритель, в нижней — плата управления и настройки функций оповещателя. На задней стенке устройства предусмотрены отверстия для крепления на стену, кабельный ввод, а так же места для крепления внутренней металлической крышки.
Обращаем ваше внимание, что аккумуляторная батарея в комплект поставки не входит.

Плата управления и основные настройки

Основные технические характеристики светозвукового оповещателя SR 136 приведены в таблице:

Как уже было сказано выше, плата управления защищена дополнительной металлической крышкой. Оповещатель SR 136 имеет микропроцессорное управление, но при этом достаточно прост в настройке.

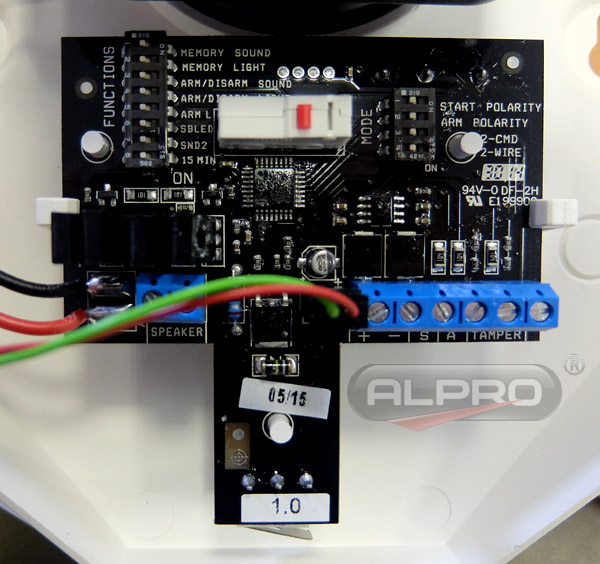

В верхней части платы располагается блок dip-переключателей функций и рядом с ним блок dip-переключателей режимов. С их помощью, собственно и осуществляется настройка.
В нижней части платы слева находятся контакты для подключения батареи резервного питания, рядом с ними — клеммы для подключения сирены.
В нижней части платы справа располагаются клеммы подключения к панели: выход датчика вскрытия для подключения к панели, вход сигнала о состоянии системы или сигнала раздельной активации звукового/светового оповещения; выход активации сирены; подключение внешнего питания. Рядом с клеммами размещается разъем строба. Сам светодиод расположен на металлической крышке.
В центральной части платы располагается датчик вскрытия «антипена», а в нижней торцевой части — датчик вскрытия (отрыва от стены).

Светозвуковой оповещатель SR 136 имеет небольшой спектр настроек, однако они представляют интерес и могут быть задействованы в тех или иных конкретных условиях установки.

С помощью dip-переключателей можно настроить следующие функции:

• звуковой сигнал памяти тревоги. В этом случае при снятии системы с охраны после тревоги звучит мелодия.
• световая индикация памяти тревоги. После срабатывания сигнала тревоги светодиод продолжает мигать. Мигание прекращается после снятия системы с охраны.
• звуковая индикация постановки/снятия с охраны. При активации этой функции оповещатель подает три звуковых сигнала при постановке под охрану и один длинный звуковой сигнал при снятии с охраны.
• визуальная индикация постановки/снятия с охраны. В этом случае сирена мигает три раза при постановке под охрану и дает одну длинную вспышку при снятии системы с охраны.
• оповещение о нахождении системы под охраной.
• индикация исправности оповещателя. При активации этого параметра, если сирена исправна, светодиод будет мигать каждые 10 секунд.
• изменение типа звукового сигнала с 1400/1700 Гц на 1600/3500 Гц.
• увеличение максимальной продолжительности звучания сирены при отключении внешнего питания с 3 минут до 15 минут.

Светозвуковой оповещатель имеет достаточно широкий диапазон рабочих температур и позиционируется как уличное устройство. Однако в случае уличной установке необходимо предусмотреть защиту от прямого попадания дождя и снега.

Заключение

Светозвуковой оповещатель модели SR 136 представляет собой интересное устройство, отвечающее различным требованиям по установке. У него существует возможность выбора тональности звукового оповещения и способов активации сирены. Устройство может сообщить о постановке или снятии с охраны, имеет память тревог и сообщает об отключении питания. SR 136 имеет микропроцессорное управление и интуитивно понятную настройку. Кроме того, широкий температурный диапазон позволяет использовать ее в уличных условиях. Так что при выборе уличной сирены со стробом для вашей системы советуем присмотреться именно к этой модели.
