26.07.2019

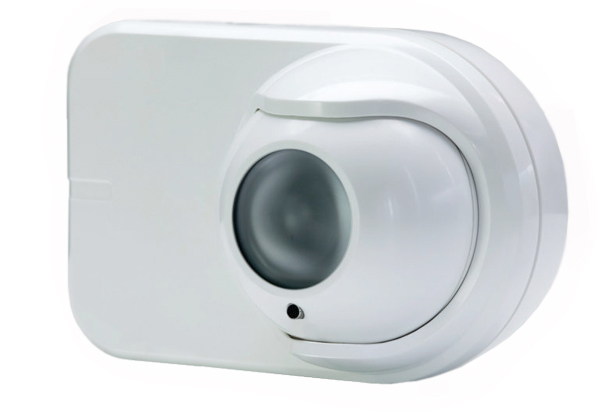

Компания Honeywell представила новый линейный, дымовой, однокомпонентный извещатель OSI-R. В основе работы извещателя измерение уровня отраженного от рефлектора сигнала, на основании которого принимается решение о пожаре. При этом, в OSI-R применена новая технология обнаружения дыма: излучатель и чувствительный элемент с объективом расположены в подвижном шаре, который имеет степень свободы 20° в горизонтальной плоскости и 50° в вертикальной плоскости. На корпусе извещателе расположены светодиоды статуса его работы, под защитным кожухом скрыты светодиоды направления юстировки. Установленный кожух жестко фиксирует подвижный шар, исключая разъюстировку в процессе работы.
В качестве чувствительного элемента применяется КМОП-матрица, на которой формируется изображение квадратного отражателя. И интенсивность сигнала измеряется в каждой точке изображения, что позволяет принимать решение о выдаче сигнала «Пожар» на основе характера изменения интенсивности по всему изображению. Благодаря применению новой технологии решение о наличии дыма на оптической оси системы принимается исходя из анализа ослабления интенсивности излучения по всему изображению рефлектора, а не по общему ослаблению оптического сигнала, что исключает возможность формирования ложного сигнала.
Применение КМОП-матрицы позволяет использовать полное изображение для дальнейшего анализа. Встроенный в извещатель микропроцессор производит обработку изображения в «реальном» времени. В данном случае извещатель работает как интеллектуальная камера, которая контролирует положение и форму квадратного рефлектора. Благодаря широкому углу объектива изображение рефлектора занимает только часть матрицы. Извещатель «понимает», где находится «свой» рефлектор, и непрерывно следит за его положением. Это позволяет осуществлять помощь установщику в точной настройке извещателя, указывая в каком направлении двигать поворотный элемент, чтобы изображение рефлектора в итоге оказалось в центре матрицы. После завершения настройки извещатель начинает непрерывно следить за положением рефлектора и производить анализ сигнала только от контролируемого изображения. Тем самым любая фоновая засветка, отражение сигнала от соседних извещателей, солнечные лучи, установка в зоне видимости рефлектора от другого извещателя будут игнорироваться. В случае ухода рефлектора в критическую зону, извещатель выдаст сигнал «Неисправность». В случае появления препятствия на оптической оси, изображение будет терять квадратную форму, что будет определено извещателем, и вместо ложного срабатывания будет выдаваться сигнал «Неисправность». Работоспособность извещателя при этом не будет нарушена. По оставшейся области изображения будет производиться измерение ослабления сигнала. Также контроль формы изображения позволяет определить изменение угла установки отражателя, что может случиться из-за погрешности монтажа, вмешательства третьих лиц или сдвига конструкций здания. В случае отклонения плоскости рефлектора более чем на 10° извещатель выдает сигнал «Неисправность».
Технические характеристики:
Анализируется ослабление сигнала, форма изображения и характер изменения сигнала по всему изображению. За счет этого игнорируются все причины ложных срабатываний линейных извещателей. Полное перекрытие оптической оси будет точно определено как неисправность, о чем выдается соответствующий сигнал. Таким образом игнорируются точечные загрязнения рефлектора или наличие насекомых.
Выводы:
Линейный извещатель OSI-R – это новый этап развития однокомпонентных извещателей.
За счет применения инновационных решений в элементной базе были значительно улучшены эти характеристики извещателя, что обеспечило значительную невосприимчивость к движению конструкций, к фоновой засветке и защиту от ложных срабатываний.
Можно без преувеличения сказать, что на сегодняшний день это одно из лучших решений для реализации проектов по обеспечению пожарной безопасности.
