Контрольные панели серии К производства АМС (Италия)

09.08.2016

В сегодняшнем обзоре мы хотим рассказать Вам о новинке на российском рынке от компании АМС Elettronica: контрольных панелях серии К. Серия представлена тремя моделями: К4, К8 и К8plus. Устройства интересны как сами по себе, так и в сочетании с дополнительными модулями, призванными повысить эффективность и функциональность контрольной панели.

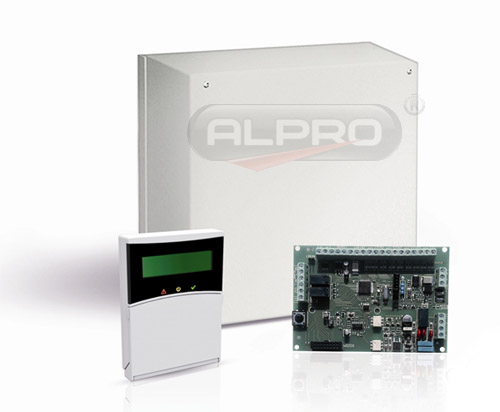

Панель поставляется в корпусе с трансформатором и клавиатурой в комплекте. Корпус выполнен из высокопрочного пластика ABC, имеет тампер для защиты от вскрытия или снятия корпуса со стены, защищен от попадания пыли и влаги. Класс защиты IP 41.

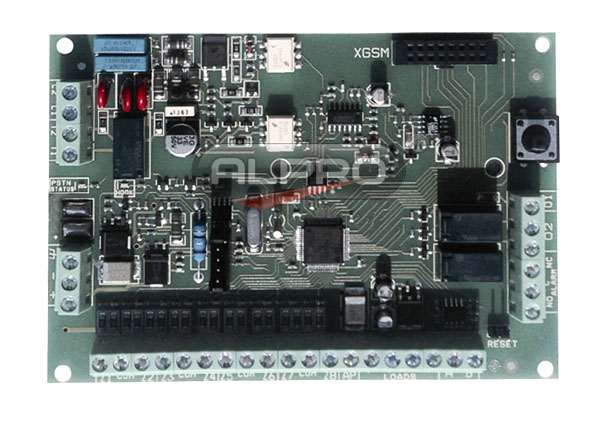

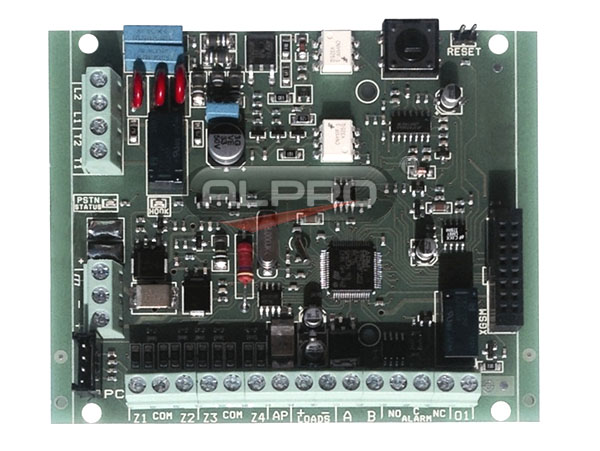

Основная плата контрольной панели имеет 4 (модель К4) или 8 зон (модели К8, К8 plus). К4 и К8 поддерживают удвоение и утроение зоны, что позволяет увеличить количество зон для этих устройств от 4 до 12 и от 8 до 24.

Контрольные панели имеют встроенный проводной телефонный коммуникатор Contact ID для передачи данных на ПЦН. Подключение осуществляется на контакты L1-L2 и T1-T2. Блок управления имеет выход для подключения резервного аккумулятора на 7А/ч (клеммы ВАТ +-). Плата так же оснащена выходом для подключения тампера для защиты от вскрытия корпуса.

На контрольной панели располагаются следующие контакты:

Из характерных особенностей устройства стоит отметить журнал на 1000 событий. Контрольная панель способна эффективно разграничивать круг лиц, имеющих к ней доступ. Для этого используется 32 (К4) либо 64 (К8, К8 plus) кода пользователей.

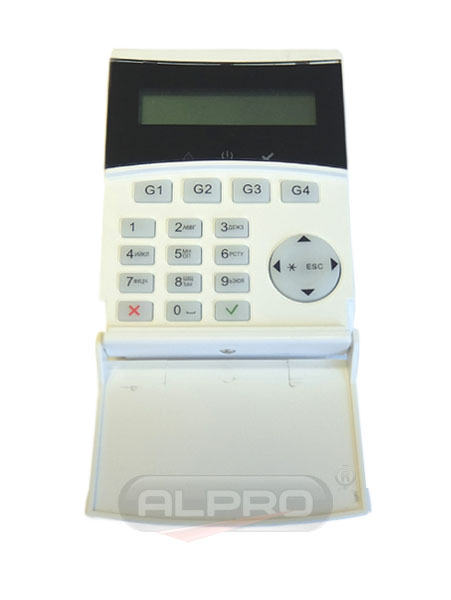

К контрольным панелям серии К можно подключить до 8 клавиатур. Клавиатура K-LCD light, поставляемая в комплекте, имеет русифицированный ЖК дисплей с подсветкой на 2 строки по 16 знаков в каждой, три светодиодных индикатора и 4 программируемые клавиши. Клавиатура K-LCD light подключается в шине RS 485 и защищена от вскрытия и удаления со стены.

Возможности контрольной панели могут быть существенно расширены с помощью дополнительных устройств, которые не входят в комплект и приобретаются отдельно.

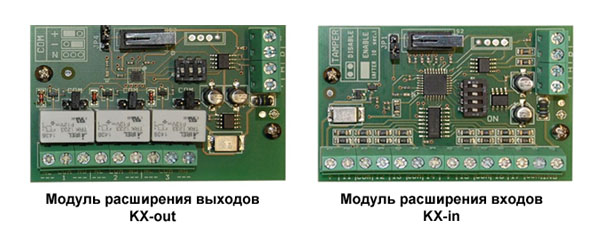

Прежде всего, это модули расширения входов и выходов KX-in и KX-out. Модуль KX-in позволяет подключить дополнительно 8 проводных зон. К контрольной панели К4 можно подключить 1 модуль KX-in, к контрольной панели К8 – 2 модуля, к контрольной панели К8plus – до 7 модулей расширения входов.

Модуль KX-out предназначен для расширения количества выходов при подключении внешних устройств. Он имеет 3 реле 30В/1А и подключается к линии RS485 к соответствующим клеммам. Для контрольной панели К1 доступно подключение одного модуля KX-out, для К8 – 2 модуля, для К8plus – 4 модуля для расширения количества выходов.

Характерной и очень полезной особенностью модулей расширения входов является защита выходов питания датчиков от короткого замыкания. А в случае модуля расширения выходов – возможность коммутации земли или питания на общий контакт реле с защитой питания от короткого замыкания.

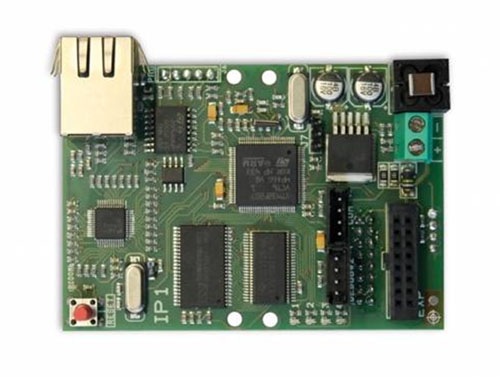

Следующим дополнительным устройством, о котором стоит рассказать - это Ethernet модуль IP1, служащий для подключения контрольной панели к сети Интернет. Модуль подключается непосредственно на основную плату и служит для передачи данных на мониторинговый центр, а так же для управления через мобильное приложение со смартфонов. Модуль имеет гнездо обновления ПО, разъем питания, гнездо для модуля X-GPRS, led-индикацию, разъем Ethernet и кнопку сброса. IP1 устанавливается на крепежные штифты в специальные отверстия в основной плате.

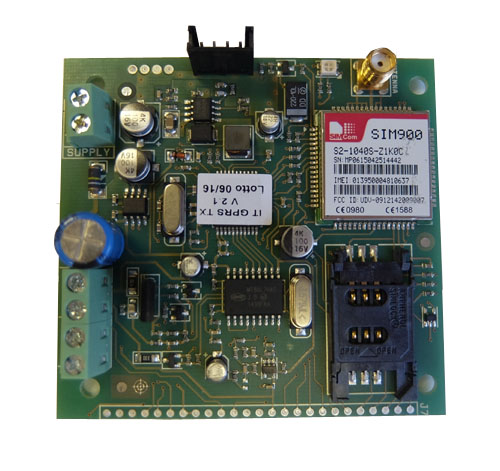

Еще одним интересным дополнительным устройством является X-GPRS модуль. Он может быть установлен на основную плату или же на крепежные штифты в специально предусмотренные для этого отверстия в уже установленном модуле IP1. Модуль служит для передачи данных на станцию мониторинга через GPRS/GSM, а так же для управления со смартфона через мобильное приложение.

В случае одновременного подключения модулей IP1 и X-GSM существует возможность  выбирать приоритет при отправке сообщения.

И, наконец, из дополнительных устройств, служащих для расширения возможностей контрольной панели, стоит отметить радиорасширители. Модель EXPR/S – служит для подключения датчиков 400 серии. Модель EXPR/800 – для подключения беспроводных извещателей 800 серии. Каждый радиорасширитель позволяет подключить до 32 беспроводных извещателей. Подключение самого радиорасширителя происходит к последовательной шине. Максимально к контрольной панели можно подключить два модуля радиорасширителя.

Модель EXPR/S имеет светодиодный индикатор статуса и температурный диапазон от -24 до +60. Модель EXPR/800 отличает возможность двухстороннего обмена с извещателями. Диапазон рабочих температур от 0 до +60.

Заключение

Контрольные панели производства АМС серии К сочетают в себе функции обнаружения, управления и сигнализации, отличаются повышенной эффективностью и хорошо подойдут для контроля обстановки на объектах небольшого и среднего размера.

Дополнительные устройства помогут значительно расширить функционал в зависимости от требований конкретного объекта.
