Комплексное обеспечение безопасности – одна из приоритетных задач для любого предприятия, организации, учреждения или офиса. Система оповещения и управления эвакуацией людей является многофункциональным комплексом, включающим в себя специальное оборудование, применяемое для эффективного предупреждения всех людей о потенциальной опасности и трансляции рекомендаций, призванных к максимальному снижению жертв и несчастных случаев во время пожара или иной чрезвычайной ситуации. В обычное время системы оповещения также может выполнять функции громкоговорящей связи и фонового музыкального озвучивания.
При построении системы оповещения важным моментом является выбор и расстановка громкоговорителей по территории объекта. Правильность выполнения данной задачи это один из залогов эффективной работы системы оповещения в целом.
Ниже мы предлагаем рекомендации по выбору громкоговорителей на базе бренда Alerto®.
Уровень звукового давления, создаваемого громкоговорителем, определяется формулой: SPLR=SPL0+10lgP-20lgR-SPL(дн)
где:
SPLR – звуковое давление на расстоянии R от громкоговорителя,
SPL0 – чувствительность громкоговорителя,
Р – проводимая к громкоговорителю электрическая мощность,
R- расстояние от громкоговорителя до точки расчета звукового давления,
SPL(дн) – ослабление звукового давления при отклонении точки расчета звукового давления от оси громкоговорителя за счет особенности его диаграммы направленности.
В соответствии с СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и эвакуации людей при пожаре. Требования пожарной безопасности» и ГОСТ-Р 53325-2009 «Техника пожарная. Технические сродства пожарной автоматики. Общие технические требования. Методы испытаний» в системах речевого оповещения звуковое давление, создаваемое громкоговорителями в любой точке защищаемого помещения должно быть не менее 75 дБ (в спальных помещениях не менее 70 дБ) и не более 120 дБ. При этом звуковое давление должно превышать уровень шума в помещении не менее чем на 15 дБ. Уровень шума в подавляющем большинстве зданий, сооружений и на прилегающих к ним территориях определяется санитарными нормами и должен быть в пределах от 55 до 80 дБ. Его уровень для помещения конкретного назначения выбирается из соответствующих таблиц в СП 51.13330.2011 «Защита от шума». Актуализированная редакция СНиП 23-03-2003.
Исходя из требований нормативной базы и с помощью формулы для расчета звукового давления для различных громкоговорителей были составлены таблицы площади озвучивания с учетом превышения уровня шума на 15 дБ:
Офисные помещения и настенными громкоговорителями
Офисные помещения с потолочными громкоговорителями
Помещения большой площади (цеха, технические площадки) и открытые территории (улицы). Помещения с повышенной влажностью. Коридоры и холлы торговых центров, спортзалы.
Офисные помещения с настенными громкоговорителями
|
AWS-10 |
AWS-03L |
|
|

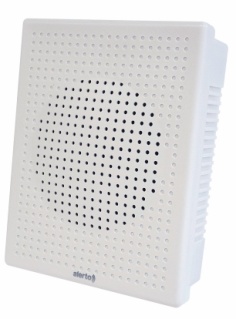

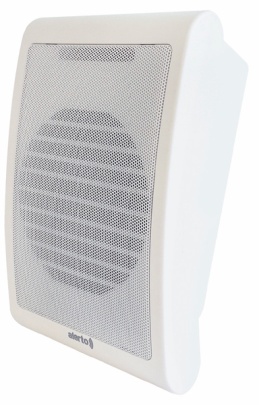

Для озвучивания офисных помещений без подвесных потолков, применяются громкоговорители AWS-10 и AWS-03L. Для больших и средних помещений рекомендуется использовать громкоговоритель AWS-10 с включением на 2,5/5/10 Вт. Частотная характеристика 90-17000 Гц и чувствительность 91 дБ этого громкоговорителя позволяет качественно воспроизводить речевое оповещение и фоновую музыкальную трансляцию. Для помещений малой и средней площади можно использовать громкоговорители AWS-03L мощностью 3Вт, обладающие частотным диапазоном 150-16000 Гц и чувствительностью 89 дБ.
Громкоговорители выпускаются из ABS пластика белого цвета и предназначены для установки внутри помещений.
|
Модель громкоговорителя и мощность включения |
Площадь озвучивания в зависимости от уровня шума, для высоты установки 2,4 м в м2 |
|||||||||
|
55дБ |
60дБ |
65дБ |
||||||||
|
S |
R |
N |
S |
R |
N |
S |
R |
N |
||
|
AWS-10 |
2,5 Вт |
215,0 |
17,1 |
11,3 |
62,4 |
9,2 |
6,1 |
20,3 |
4,9 |
3,4 |
|
AWS-10 |
5 Вт |
341,3 |
25,1 |
15,7 |
105,2 |
12,9 |
9,1 |
33,7 |
7,4 |
4,9 |
|
AWS-10 |
10 Вт |
678,8 |
32,7 |
22,4 |
214,3 |
18,3 |
12,3 |
69,0 |
10,8 |
6,9 |
|
AWS-03L |
3 Вт |
98,8 |
10,6 |
7,2 |
27,9 |
6,4 |
3,9 |
9,8 |
3,5 |
2,2 |
R – максимальная дальность озвучивания
N – расстояние между громкоговорителями для оптимального озвучивания
Офисные помещения с потолочными громкоговорителями
|
ACS-03 |
ACS-10 |
|
|
Если в помещениях установлены подвесные потолки, то целесообразно использовать потолочные громкоговорители. В случае потолочной установки громкоговорителей можно добиться более эстетичного вида помещения и, кроме того, равномерно распределить звуковое давление.

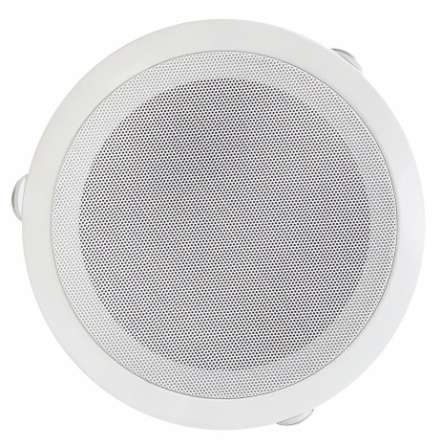

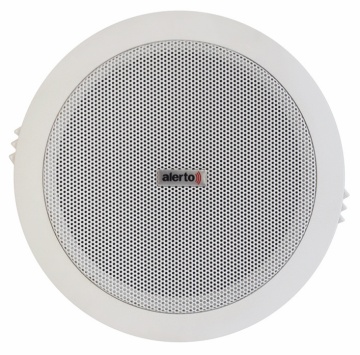

Громкоговоритель ACS-03 имеет подводимую мощность 3 Вт. Частотная характеристика 110-16000 Гц и чувствительность 91 дБ этого громкоговорителя позволяет качественно воспроизводить речевое оповещение и фоновую музыкальную трансляцию. Для помещений с большой высотой потолков целесообразно использовать громкоговорители ACS-10 с выключением на 2,5/5/10 Вт, обладающие частотным диапазоном 90-16000 Гц и чувствительностью 91 дБ.
Громкоговорители выпускаются из ABS пластика, материал декоративной решетки – сталь, цвет корпуса и декоративной решетки – белый. Громкоговорители предназначены для установки внутри помещений.
|
Модель громкоговорителя и мощность включения |
Площадь озвучивания в зависимости от уровня шума, для высоты установки 3 м в м2 |
||||||
|
55дБ |
60дБ |
65дБ |
|||||
|
S |
N |
S |
N |
S |
N |
||
|
ACS-10 |
2,5 Вт |
145,4 |
13,7 |
64,4 |
8,9 |
24,1 |
5,4 |
|
ACS-10 |
5 Вт |
360,5 |
21,6 |
158,7 |
14,4 |
53,9 |
8,4 |
|
ACS-10 |
10 Вт |
|
|
283,5 |
19,0 |
113,1 |
12,0 |
|
ACS-03 |
3 Вт |
158,0 |
14,2 |
66,5 |
9,2 |
26,4 |
5,8 |
N – расстояние между громкоговорителями для оптимального озвучивания
Рестораны, кафе, гостиницы, торговые центра и настенными громкоговорителями
| AWS-20 |
|

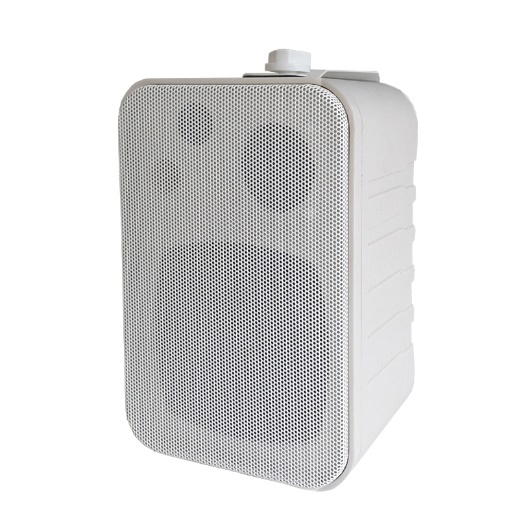

В тех случаях, когда предъявляются повышенные требования к качеству звучания системы музыкальной трансляции, применяются двухполосные настенные громкоговорители AWS-20. Эти громкоговорители можно с успехом применять в ресторанах, кафе, холлах гостиниц, торговых центрах. AWS-20 обладают повышенной мощностью 20 Вт, расширенным частотным диапазоном от 55 до 18000 Гц и хорошей чувствительностью 91 дБ.
Громкоговорители выпускаются из АВS пластика белого цвета. Громкоговорители предназначены для установки внутри помещений.
|
Модель громкоговорителя и мощность включения |
Площадь озвучивания в зависимости от уровня шума, для высоты установки 2,4 м в м2 |
|||||||||
|
55 дБ |
60 дБ |
65 дБ |
||||||||
|
S |
R |
N |
S |
R |
N |
S |
R |
N |
||
|
АWS-20 |
20 Вт |
924,3 |
47,1 |
23,7 |
312,2 |
27,9 |
22,1 |
107,7 |
15,4 |
11,8 |
|
АWS-20 |
10 Вт |
678,8 |
32,7 |
22,4 |
214,3 |
18,3 |
12,3 |
69,0 |
10,8 |
6,9 |
S — площадь, озвучиваемая одним громкоговорителем
R — максимальная дальность озвучивания
N — расстояние между громкоговорителями для оптимального озвучивания
Офисные помещения большой площади (цеха, технические площадки) и открытые территории (улицы). Помещения с повышенной влажностью. Коридоры и холлы торговых центров, спортзалы.

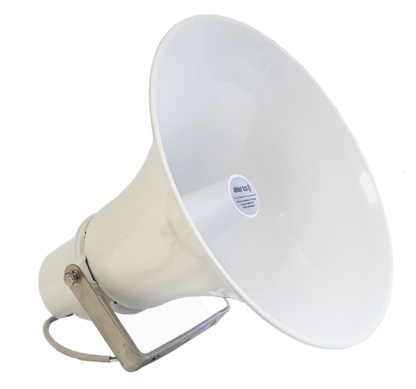

| HM-30T | HM-50T | HM-100T |
|
|
|
Для речевого оповещения помещений с высоким уровнем шума или производственных помещений с большой площадью подходят громкоговорители с высокой чувствительностью и высокой входной мощностью HM-30Т/50Т/100T.

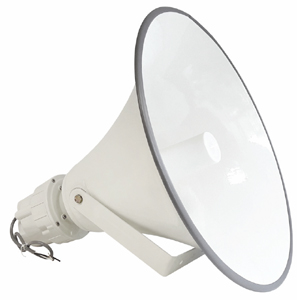

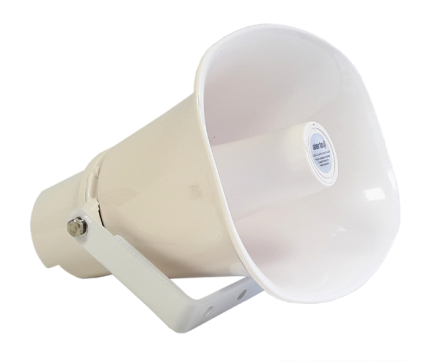

Конструкция громкоговорителей рассчитана на уличную установку, допускающую прямое попадание атмосферных осадков. Рупорные громкоговорители HM-30T имеют раструб, близкий к прямоугольной форме, выполненный из ABS пластика. Громкоговорители HM-50T и HM-100T имеют круглый раструб из алюминия, окрашенного порошковой краской. Поворотный кронштейн входит в комплект поставки и обеспечивает установку гормкоговорителя в вертикальной плоскости. Частотная характеристика: 300-13000 Гц, чувствительность 106 дБ для HM-30T; 300-14000 Гц, чувствительность 104дБ для HM-50T; 200-13000 Гц, чувствительность 114 дБ для HM-100T.
|
Модель громкоговорителя и мощность включения |
Площадь озвучивания в зависимости от уровня шума, для высоты установки 4 м в м2 |
|||||||||
|
70 дБ |
75 дБ |
80 дБ |
||||||||
|
S |
R |
N |
S |
R |
N |
S |
R |
N |
||
|
HM-30T |
15 Вт |
1805 |
49 |
33 |
508 |
29 |
18 |
161 |
16 |
11 |
|
HM-30T |
30 Вт |
3305 |
70 |
46 |
1018 |
40 |
26 |
322 |
22 |
15 |
|
HM-50T |
25 Вт |
4182 |
80 |
54 |
1336 |
45 |
31 |
418 |
26 |
17 |
|
HM-50T |
50 Вт |
8374 |
112 |
76 |
2648 |
64 |
43 |
836 |
36 |
24 |
|
HM-100T |
25 Вт |
6374 |
92 |
66 |
2107 |
56 |
36 |
674 |
31 |
21 |
|
HM-100T |
50 Вт |
10124 |
134 |
87 |
3980 |
78 |
51 |
1043 |
43 |
31 |
|
HM-100T |
100 Вт |
18048 |
155 |
101 |
6041 |
98 |
73 |
1681 |
62 |
42 |
S- площадь, озвучиваемая одним громкоговорителем
R – максимальная дальность озвучивания
N – расстояние между громкоговорителями для оптимального озвучивания
|

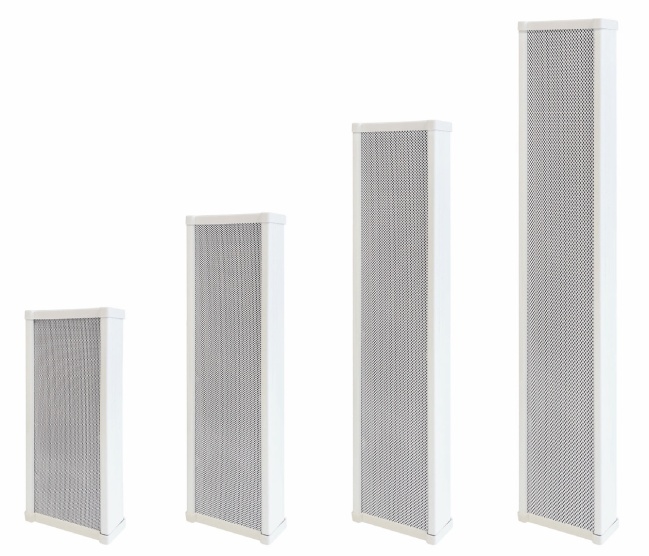

AWS-10H/20H/30H/40H |
|
|
Модель громкоговорителя и мощность включения |
Площадь озвучивания в зависимости от уровня шума, для высоты установки 2,4 м в м2 |
|||||||||
|
60 дБ |
65 дБ |
70 дБ |
||||||||
|
S |
R |
N |
S |
R |
N |
S |
R |
N |
||
|
AWS- 10Н |
5 Вт |
66,0 |
10,0 |
6,6 |
21,0 |
5,6 |
3,7 |
6,2 |
3,1 |
2,0 |
|
AWS- 10Н |
10 Вт |
133,0 |
14,1 |
9,4 |
42,0 |
7,9 |
5,3 |
12,9 |
4,4 |
2,9 |
|
AWS- 20Н |
10 Вт |
210,0 |
17,8 |
11,8 |
66,0 |
10,0 |
6,6 |
21,0 |
5,6 |
3,7 |
|
AWS- 20Н |
20 Вт |
|
|
|
133,0 |
14,1 |
9,4 |
42,0 |
7,9 |
5,3 |
|
AWS- 30Н |
15 Вт |
398,0 |
24,0 |
16,3 |
125,0 |
13,7 |
9,1 |
39,0 |
7,7 |
5,1 |
|
AWS- 30Н |
30 Вт |
|
|
|
251,0 |
19,4 |
12,9 |
79,0 |
10,9 |
7,3 |
|
AWS- 40Н |
20 Вт |
|
|
|
266,0 |
20,0 |
13,3 |
84,0 |
11,2 |
7,5 |
|
AWS- 40Н |
40 Вт |
|
|
|
|
|
|
168,0 |
15,9 |
10,6 |
S- площадь, озвучиваемая одним громкоговорителем
R – максимальная дальность озвучивания
N – расстояние между громкоговорителями для оптимального озвучивания
Более подробную информацию о наличии и заказе громкоговорителей Alerto вы можете получить у наших менеджеров по телефону (812) 702-17-52.
Если Вам необходимо установить систему оповещения и музыкальной трансляции на объекте, обращайтесь в департамент «Комплексные решения». Его специалисты грамотно составят техническое задание с учетом специфики объекта и произведут монтаж системы качественно и в короткие сроки.
