Новинка: источник для питания уличных видеокамер SKAT-V.12/(5-9)DC-25VA

22.03.2013

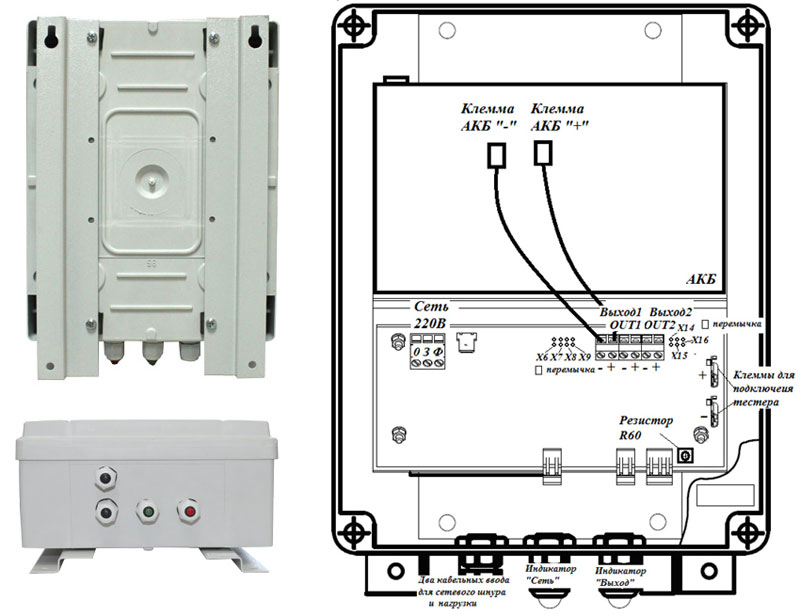

Источник предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и др. потребителей с номинальным напряжением питания 5 | 7,5 | 9 | 12 В постоянного тока и суммарной мощностью нагрузки до 25 Ватт. Уличное исполнение, корпус класса защиты IP56, под 1 АКБ 7 Ач.

  • Уличное исполнение, корпус IP56
  • Подогрев АКБ. Не нужен термостат!
  • Регулируемый выход 5—9 В
  • Выход 12 В, 2 А


Источник обеспечивает

  • питание нагрузки стабилизированным напряжением по двум выходам согласно п. 2 и п. 3 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
  • световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом
  • автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
  • оптимальный заряд АКБ при наличии напряжения сети
  • ограничение степени разряда АКБ при отсутствии сети
  • возможность ступенчатого выбора уровня выходного напряжения на втором выходе с помощью перемычки
  • возможность ступенчатого выбора уровня тока заряда АКБ с помощью перемычки
  • возможность подключения тестера для плавной регулировки напряжения на втором выходе при помощи подстроечного резистора
  • возможность подогрева внутреннего пространства, при наличии сети, для поддержания работоспособности источника при снижении температуры


Технические характеристики

1 Характеристика питающей сети, В 175…250
2 Постоянное выходное напряжение на выходе OUT1, В 11…14
3 Постоянное выходное напряжение на выходе OUT2, дискретно регулируемое перемычками и подстраиваемое резистором R60, В * 5 | 7,5 | 9
4 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В 13,5…14
5 Номинальный выходной ток по выходу OUT1, A 0…1,85
Номинальный выходной ток по выходу OUT2, A ** напряжение 9 В 0…1,65
напряжение 7,5 В 0…2
напряжение 5 В 0…3
6 Максимальный ток заряда АКБ (ток ограничения заряда
АКБ), регулируется перемычками, А * 		1,75 | 0,7 | 0,5 | 0,3
7 Ток потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 68
8 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой
сети (от пика до пика) при номинальных токах нагрузки, мВ, не более 		30
10 Мощность, потребляемая источником от сети ВА, не более 40
11 Тип АКБ: герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
12 Рекомендуемая емкость АКБ, Ач 7
13 Количество АКБ, шт. 1
14 Рабочие условия эксплуатации -40 °С…+40 °С
15 Габаритные размеры ДхШхВ, мм 275х200х115
16 Масса, НЕТТО, кг 1,8



* Перемычка может быть установлена только на одну пару контактов для регулировки тока и на одну пару контактов для регулировки напряжения.
** Суммарная мощность потребления по выходу OUT2 не более 15 Вт, суммарная мощность потребления по обоим выходам не более 25 Вт, потребление данной мощности при наличии сети означает прекращение заряда АКБ.
