21.09.2018
Устройство предназначено для работы с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ «Рубеж-2ОП» прот.R3 и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.

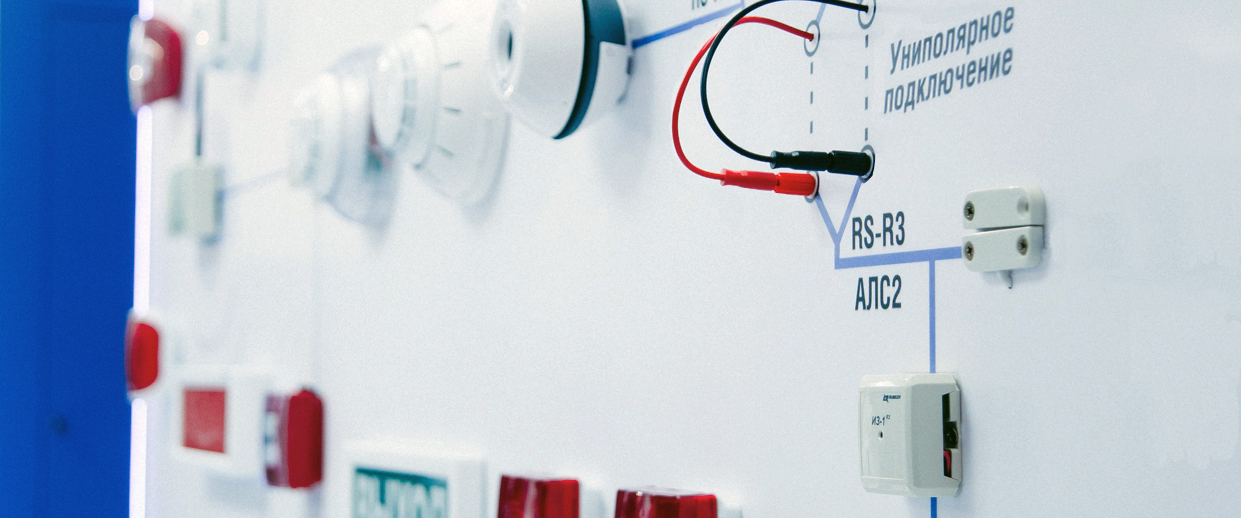

Новый изолятор является адресным устройством и имеет возможность униполярного подключения в адресную линию связи. Кроме того, ИЗ-1 прот.R3 (униполярный) точно определяет и изолирует место КЗ, обеспечивая работоспособность остальной части линии связи. После устранения причин, он автоматически восстанавливает работоспособность адресной линии связи.
|
Состояние изолятора шейфа |
Индикация |
|
Дежурное |
Мигание один раз в (4 – 5) секунд |
|
Короткое замыкание АЛС |
Частое мигание (2 раза в секунду) |
|
Тест |
Частое мигание в течение (2-3) с после |
|
Нет питания |
Выключена |
Рекомендуем к использованию новый изолятор шлейфа ИЗ-1 прот.R3 (униполярный) вместо снятого с производства ИЗ-1 прот.R3.
ИЗ-1 прот.R3 (униполярный) имеет идентичные с предыдущей моделью корпус и технические характеристики:
|
Напряжение питания |
по АЛС |
|
Потребляемый ток в режиме Норма / КЗ, не более |
0,5 / 10 мА |
|
Время срабатывания, не более |
0,1 сек |
|
Электрическое сопротивление защищаемого участка АЛС, не более |
50 Ом |
|
Максимальное количество изоляторов шлейфа N(из-1), устанавливаемых в каждую АЛС |
расчет исходя из количества АУ и их суммарного токопотребления |
|
Габаритные размеры модуля, не более |
52х52х24 мм |
|
Масса, не более |
28 г |
|
Рабочий диапазон температур |
от -25 до +60°С |

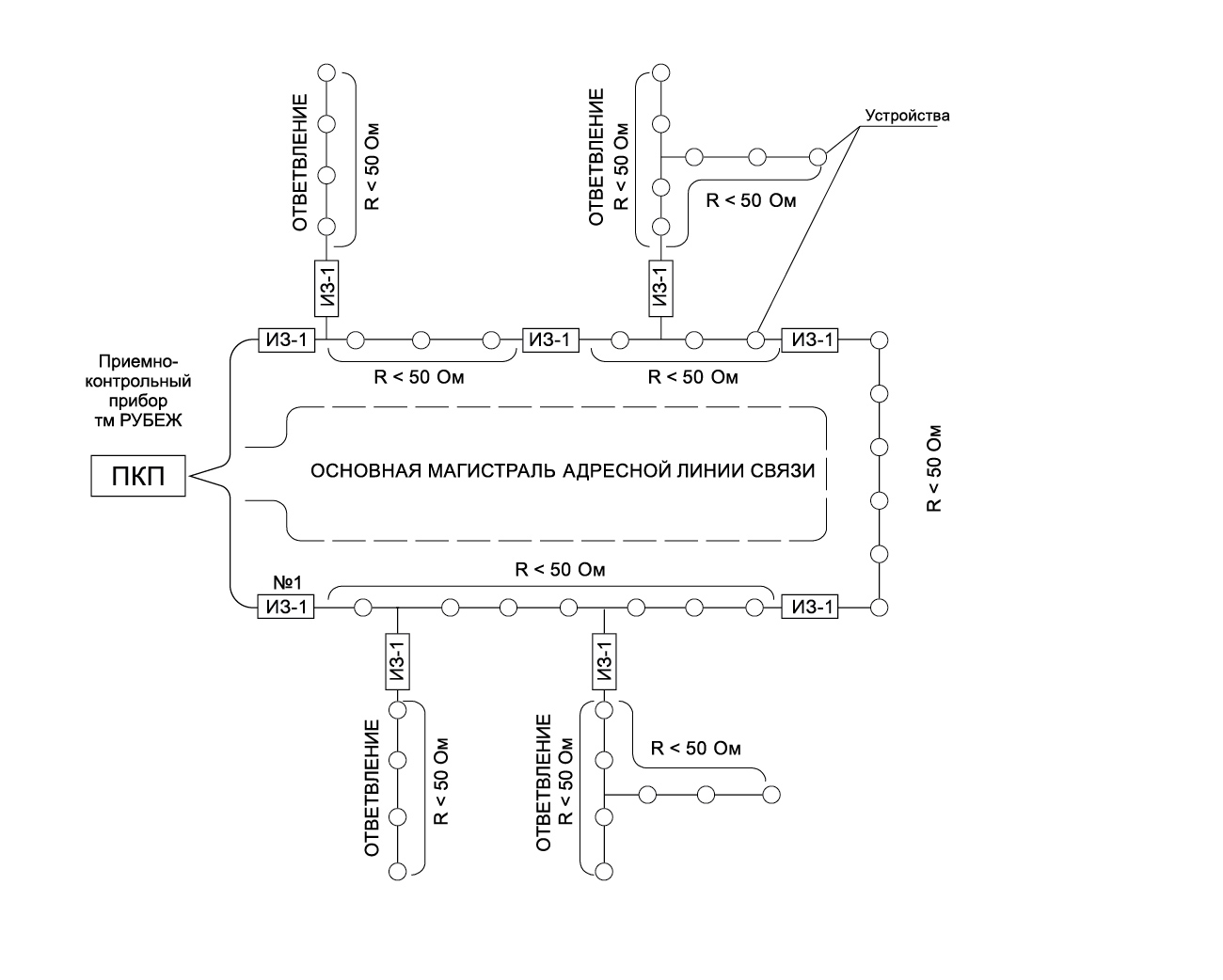

Изолятор шлейфа ИЗ-1 прот.R3 (униполярный) может использоваться при организации концевого шлейфа.
По вопросам приобретения и иной дополнительной информации обращайтесь к менеджерам компании АЛПРО по телефону (812) 702-17-52 или электронной почте sales@alpro.ru.
