Описание системы:
Если на Вашем предприятии работает более 1000 человек и если Вы придаете большое значение безопасности Вашего предприятия, Вы собираетесь развернуть на своем предприятии интегрированную систему безопасности - обратите внимание на базовую СКУД «Кронверк».

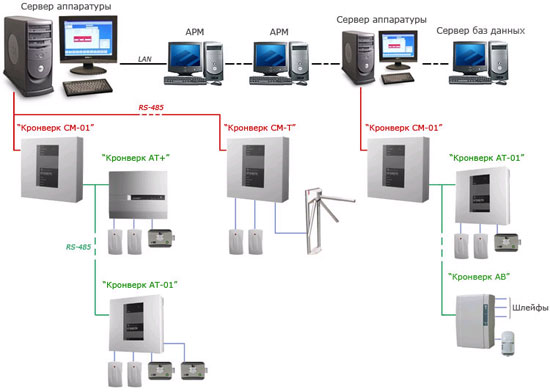

Базовая СКУД «Кронверк» строится с использованием как собственных высокоскоростных магистралей связи, так и уже имеющихся на объекте компьютерных сетей, что дает возможность неограниченного наращивания СКУД на объекте.
«Мозгом» СКУД «Кронверк» является системные контроллеры (контроллеры принятия решения) серии «Кронверк СМ».
Контроллеры «Кронверк СМ» выпускаются 2-х типов:
«Кронверк СМ-Т» для обслуживания двух точек доступа (двух считывателей)
«Кронверк СМ-01» для обслуживания 16-ти точек доступа посредством интерфейсных модулей.
В качестве интерфейсных модулей могут использоваться контроллеры «Кронверк АТ+» и «Кронверк АТ-01».
Считыватели карт доступа и исполнительные устройства подключаются не непосредственно к контроллеру «Кронверк-СМ-01», а к его «интерфейсным модулям». Интерфейсные модули «Кронверк АТ-01», не имеющие собственной памяти пользователей) подключаются к контроллеру «Кронверк СМ» по магистрали стандарта RS-485; всего к одному контроллеру может быть подключено до 16-ти интерфейсных модулей.
В свою очередь, контроллеры «Кронверк СМ» могут объединяться в сеть по магистрали RS-485 (до 64 штук) и подключаться к коммуникационному порту компьютера.
Заметим, что такая архитектура системы требует всего одного мощного контроллера на 16 точек доступа, интерфейсные же модули достаточно недороги - таким образом, приведенное архитектурное решение заметно снижает стоимость системы, не ухудшая ее эксплуатационных характеристик.
Программное обеспечение системы ориентировано на работу в рамках локальной компьютерной сети и в связи с этим построено по модульному принципу - каждый модуль программного обеспечения является функционально законченным рабочим местом (например, программа управления системой - рабочее место оператора системы, модули выдачи карт доступа могут быть установлены в Бюро пропусков и т.п.).
Системные контроллеры «Кронверк СМ» могут быть подключены к разным компьютерам в локальной сети, что позволит Вам сэкономить на прокладке магистрали.
Программное обеспечение системы функционирует в режиме реального времени - информация о состоянии системы и о событиях в системе практически мгновенно доставляется на рабочее место оператора системы.
Модульная структура программного обеспечения позволяет легко наращивать функциональность системы путем приобретения дополнительных модулей; так, например, в дополнение к базовому комплекту программного обеспечения (который уже имеет в своем составе мощные средства генерации отчетов) Вы можете приобрести модуль учета рабочего времени.
Описание контроллера «Кронверк СМ-01»:
Контроллер принятия решения «Кронверк-СМ-01» хранит в своей энергонезависимой памяти информацию о более чем 15200 пользователях системы, информацию о 48000 событий, около 600 групп доступа, календарь праздничных дней длиной в 1 год (3 типа праздничных дней). Контроллер ведет постоянный опрос своих интерфейсных контроллеров и в любой момент времени обладает полной информацией об их состоянии. Информация о предъявлении карты на считывателе любого интерфейсного контроллера также передается в контроллер «Кронверк-СМ-01», и именно он принимает решение о допуске обладателя карты на объект.
С точки зрения собственно организации контроля доступа:
контроллеры «Кронверк-СМ-01» всегда «знают» местонахождение пользователей системы (и умеют обмениваться этой информацией друг с другом), поэтому возможен «зональный» контроль перемещения пользователей по территории Вашего предприятия - можно настроить систему так, что невозможно будет войти во внутренние помещения предприятия, не совершив корректного прохода через проходную (частный случай данного правила - невозможность дважды подряд войти на объект, не совершив выхода с объекта);
Особенности:
Конструктивная особенность - размещение до 2-х плат контроллера в один стандартный корпус.
Концепция «виртуального исполнительного механизма» - Вы можете настроить контроллер для управления практически любыми исполнительными механизмами (замки, турникеты, шлагбаумы, ворота и т.п.).
К революционным особенностям контроллера можно отнести (поддерживается только в Профессиональной версии СКУД «Кронверк» (подробное описание СКУД «Кронверк» доступно на нашем сайте в разделе Документация)):
Наличие программируемой реакции на события в системе (контроллер в состоянии выполнить заданную пользователем программу (набор действий) в ответ на такие события, как появление сигнала на определенном входе его интерфейсного модуля, изменение режима функционирования точки доступа, тревоги по входу или по точке доступа и т.п.)
Наличие механизма генерации запросов на проход пользователей
Наличие программируемого механизма генерации тревожных событий
Наличие программируемых таймеров (будильников) (Вы можете запрограммировать выполнение определенных действий в заданное время)
Описание подключения:
Контроллеры «Кронверк-СМ» могут объединяться в сеть по магистрали RS-485 (до 64 штук) и подключаться к коммуникационному порту компьютера через конвертер интерфейсов RS-232/RS-485; отметим, что каждый контроллер «Кронверк-СМ-01» имеет и интерфейс RS-232, поэтому, если к компьютеру подключается всего один контроллер, использовать конвертер интерфейсов нет необходимости. Контроллеры «Кронверк-АТ-01» - «интерфейсные модули» - подключаются к контроллеру «Кронверк-СМ» также по магистрали стандарта RS-485; всего к одному контроллеру может быть подключено до 16-ти интерфейсных модулей. Считыватели и исполнительные механизмы подключаются к контроллерам «Кронверк-АТ-01».
Под управлением как Базового, так и Профессионального программного обеспечения СКУД «Кронверк» возможно подключение в рамках единой системы «ветвей» контроллеров «Кронверк-СМ-01» к различным компьютерам, объединенным локальной вычислительной сетью.
Основные характеристики:
Основные характеристики контроллера Кронверк-СM-01
Количество пользователей - 15 200
Количество хранимых событий - 48 000
Количество контроллеров в одной магистрали - 64
Общее количество считывателей в одной системной магистрали - 1024
Количество интерфейсных модулей - 16
Стандарт интерфейса связи - RS-232, RS-485
Длина магистрали - 1200 м
Основные характеристики контроллера Кронверк-АТ-01
Тип используемых карт доступа: EmMarin, HID,Motorolа (вых. Wiegand-26, Wiegand-40)
Количество считывателей - 2
Управление 2-мя замками или 1 турникетом
Считыватели:
Считыватели подключаются к «интерфейсным модулям» контроллера «Кронверк-СМ-01» - контроллерам «Кронверк-АТ-01»: до 2-х считывателей на контроллер по интерфейсу Wiegand 26/40/42
Исполнительные механизмы:
Исполнительные механизмы подключаются к «интерфейсным модулям» контроллера «Кронверк-СМ-01» - контроллерам «Кронверк-АТ-01»: 1 или 2 электромеханических (электромагнитных) замка, 1 более сложный исполнительный механизм: турникет, шлагбаум, ворота и т.п.
Для подключения замков Вы можете использовать релейные выходы (в т.ч. возможно организовать питание замка от отдельного источника питания), для подключения турникетов - выходы типа «открытый коллектор».
Другие устройства:
Контроллер имеет 4 собственных релейных выхода, которые (под управлением Профессиональной версии программного обеспечения) могут быть использованы как выходы ПЦН (сработка по тревогам в системе).
Штатно контроллер размещается в корпусе блока бесперебойного питания (12В, 1.7 А, отсек под аккумулятор емкостью 7.2 Ач). Контроллер обеспечивает контроль состояния питания (основное/резервное), контроль состояния аккумулятора. Блок бесперебойного питания обеспечивает защиту от глубокого разряда аккумулятора.
Документация:
|
№ |
Наименование |
Формат |
Версия |
Размер |
| 1. | Полное описание СКУД "Кронверк" |
|
28.06.2005 | 4069 Кб |
| 2. | Руководство по эксплуатации контроллера "Кронверк-СМ-01" |
|
28.06.2005 | 574 Кб |
| 3. | Инструкция по эксплуатации контроллера "Кронверк-АТ-01" |
|
28.06.2005 | 410 Кб |
