Контроллеры серии Honeywell PW-5000

01.02.2002

Модульная контрольная панель PW-5000 позволяет создать локальную или территориально распределенную систему контроля и управления доступом и охранной сигнализации для объектов с различными уровнями сложности. Система работает под управлением программного обеспечения Win-Pak Pro International.

Описание системы:

Основным элементом системы PW-5000 является модуль контроллера PW5K1IC, хранящий в памяти параметры конфигурации и обеспечивающий связь с персональным компьютером (ПК) и модулями расширения. Базовый объем памяти контроллера позволяет хранить информацию о 20000 карт пользователей и 5000 системных сообщений с возможностью перераспределения. При необходимости память может быть расширена до 100000 карт и 35000 сообщений. Контроллер имеет шесть портов для высокоскоростной связи с внешними устройствами. Два из них могут использоваться для прямой связи с ПК, объединения основных плат контроллеров в сеть, подключения модема или сетевой карты Ethernet. Другие 4 порта предназначены для связи по интерфейсу RS-485 с модулями расширения: считывателей, реле или шлейфов сигнализации.

Для обмена информацией с компьютером могут использоваться различные каналы связи: прямое подключение модуля контроллера к компьютеру через СОМ-порт, объединение контроллеров в сеть по интерфейсу RS-485, дистанционное соединение через телефонную линию с помощью модема. Наиболее интересной возможностью является непосредственное подключение контроллера к компьютерной сети с протоколом TCP/IP через съемную сетевую карту PW5K1EN. Это позволяет, во-первых, получить высокую скорость обмена информацией (10 Мбит/с) и во-вторых, использовать для передачи данных уже существующую компьютерную сеть, что дает возможность снизить затраты при установке системы.

Контроллер функционирует независимо от персонального компьютера, поэтому при неисправности линии связи между PW5K1IC и компьютером, система продолжает работать в обычном режиме. Для повышения надежности канала связи между контроллером и ПК, возможно использование резервного канала, например, основным каналом может быть соединение через TCP/IP, а резервным - связь по телефонной линии.

Считыватели системы контроля доступа, шлейфы сигнализации и релейные выходы подключаются к модулям расширения. Модуль расширения PW5K1R1 имеет один вход для считывателя и клавиатуры, 2 реле и 2 шлейфа сигнализации. Модуль расширения PW5K1R2 имеет 2 входа для считывателей и клавиатур, 6 реле и 8 шлейфов. В системе могут использоваться практически любые типы клавиатур и считывателей: проксимити, магнитных карт, Виганда, биометрические и другие.

Охранные функции системы позволяют реализовать модули PW5K1IN с 16 шлейфами сигнализации и 2 реле. Для управления внешними устройствами, например оповещателями, индикаторами, лифтами, освещением и т.п., могут использоваться модули PW5K1OUT с 16 выходами реле.

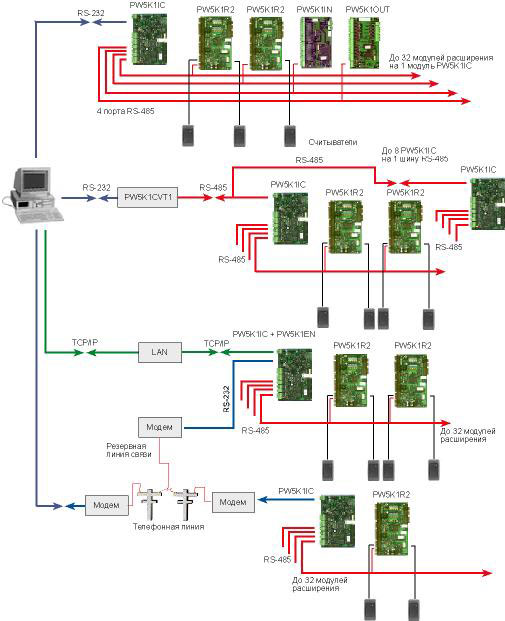

Структурная схема системы:

Спецификация:
