Обзор инфракрасного извещателя типа «штора» AMC IF16EL

13.07.2015

Обзор ПИК-извещателя IF16L от компании AMC

Сегодня мы продолжим знакомить вас с оборудованием итальянской компании AMC Elettronica и расскажем еще об одной интересной модели: пассивном инфракрасном извещателе типа «штора» IF16EL.
Данная модель обладает рядом особенностей, заметно выделяющих ее среди других извещателей и делающих интересным вариантом для построения системы безопасности.

Внешний вид и внутреннее устройство

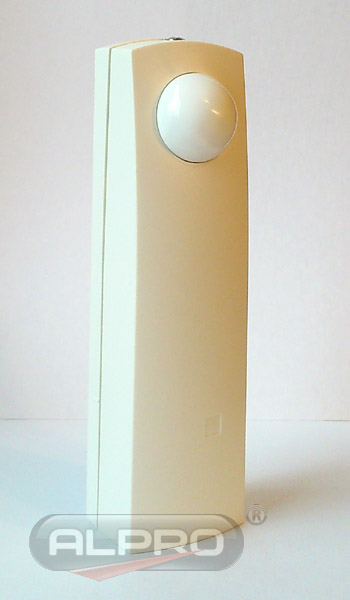

IF16L имеет прямоугольную форму  и небольшие габариты, позволяющие устанавливать его в ограниченные пространства в проемах дверей и окон.

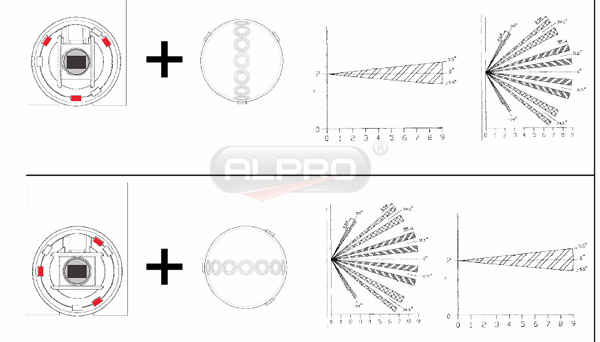

В верхней части устройства располагается линза ПИК-извещателя. Одной из интересных конструктивных особенностей является возможность поворота пироэлемента с маскировочными вставками. Это позволяет изменять угол охвата и использовать IF16L как горизонтальную либо как вертикальную штору в зависимости от конкретных условий.

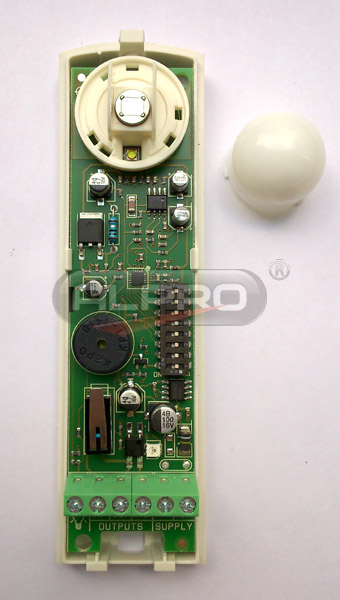

Сразу под пироэлементом установлена лампа подсветки, а в средней части располагается 8 dip-переключателей, с помощью которых производится настройка извещателя. В нижней части находятся контактные выходы, отвечающие за питание, тревожный выход, защиту от вскрытия и работу лампы подсветки.


Основные характеристики ПИК-извещателя:

Детектор

инфракрасный датчик

Принцип регистрации

пассивный

Применение

внутреннее

Соединение с ППК

проводное

Пироэлемент

сдвоенный

Дальность

2 или 3,5 м

Угол обзора

165о

Линзы (лучи и уровни)

6 лучей, 1 уровень

Время срабатывания

4 сек.

Входное напряжение

9-15 В постоянного тока

Ток потребления

ожидание – 23 мА, тревога – 12 мА

Ток потребления с включенной подсветкой

260мА

Защита от р/ч излучения

10 В/м, 20-1000 МГц

Тревожный выход

100мА, 40 В, 16 Ом

Тампер

Макс 40мА, 30 DC

Класс защиты

IP 42

Диапазон рабочих температур

-25… +55С

Материал корпуса

ABC пластик

Габаритные размеры

145 х 37 х 30 мм

Отличительные особенности ПИК-извещателя

Одной из интересных особенностей устройства является возможность определения того, в каком случае будет срабатывать сигнал тревоги: при перемещении через защищаемую область в оба направления или только в одном. Настройка происходит двумя dip-переключателями, 7 и 8. В случае пересечения разрешенного направления сигнал тревоги не образуется, но начинается отсчет времени, в течение которого необходимо пересечь защищаемую область в обратном направлении. Максимальный интервал времени составляет 2 минуты. Для напоминания о необходимости вернуться за 10 секунд до окончания срока включается предупреждающий зуммер. Эта функция дает возможность, например, выглянуть в окно или выйти в другое помещение без образования тревоги, когда активирована система охраны.

Второй особенностью ПИК-извещатели является программируемая задержка тревоги. Она регулируется dip-переключателями 4-5. Перевод переключателя в режим “ON” приводит к временной задержке между моментом обнаружения движения и моментом срабатывания сигнала тревоги. После первого нарушения датчик будет производить отсчет времени в течение 10 секунд. Если за этот отрезок времени зафиксируется повторное движение — сработает сигнал тревоги. Если движения не последует — датчик вернется в исходное состояние. Такое свойство заметно снижает число ложных срабатываний.

Как уже упоминалось, извещатель снабжен высоко-интенсивной LED-подсветкой, которую можно использовать различными способами: как аварийное освещение и как световой сигнал в случае срабатывания извещателя. Длительность подсветки в этом случае составляет 40 сек.

Последней характерной особенностью извещателя IF16L можно назвать наличие зуммера (регулируется dip-переключателем 1). При этом звук зуммера отличается в зависимости от направления, в котором происходит нарушение.

Заключение

ПИК-извещатель IF16L относится к тому классу «умных» устройств, конструктивные особенности которых направлены на достижение максимальной эффективности.
Возможность повернуть пир-элемент и тем самым использовать извещатель и как вертикальную, и как горизонтальную штору в зависимости от конкретных условий установки расширяет возможности его применения.

Функция задержки срабатывания тревоги позволяет снизить количество ложных срабатываний. Возможность определять направление, при движении в котором будет срабатывать сигнал тревоги, а так же наличие светового и звукового оповещения являются интересными особенностями данного устройства.

Не стоит так же забывать о европейском качестве сборки и весьма демократичной цене. Все это делает датчики компании AMC и в частности IF16L одним из лучших вариантов при построении системы охранной сигнализации.
